Редуктор специальный А-700

Редуктор цилиндрический одноступенчатый шевронный горизонтальный А-700 является приводом горно-обогатительного оборудования.

от 300 000

Артикул: 01-266-25

Характеристики

Передаточное число u: 3,15; 4,0; 4,5; 5,0; 6,3

Межосевое расстояние, мм: 700

Схемы сборки редукторов: 12, 21, 33

Масса кг (не более): 4000

Номинальное передаточное отношение, i	Номинальная частота вращения быстроходного вала, об/мин	Номинальный крутящий момент на тихоходном валу (ПВ100%), Н×м	Масса, кг
3,15; 4,0; 4,5; 5,0; 6,3	1500	40000	4000

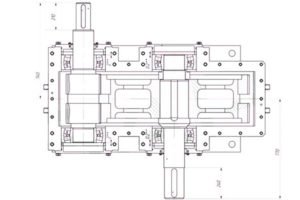

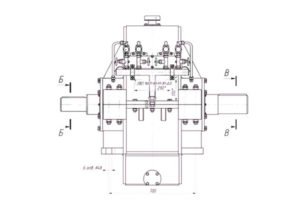

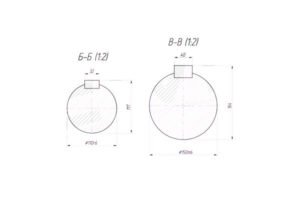

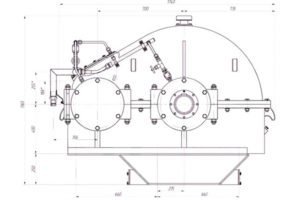

Габаритные и присоединительные размеры

Назначение

Редуктор цилиндрический одноступенчатый шевронный горизонтальный А-700 является приводом горно-обогатительного оборудования.

Конструкция цилиндрического редуктора А-700 включает две ступени, размещенные на оси в едином корпусе, состоящие из вала-шестерни и шестерни, закрепленных опорными подшипниками. Шестерни выполняются в виде цилиндров, передающих вращение посредством зубчатого зацепления для увеличения полученного на тихоходном (выходном) валу крутящего момента при снижении величины частоты вращения.
