Редуктор вертикальный ВКУ-950

Характеристики

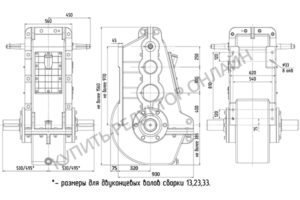

Габаритные и присоединительные размеры

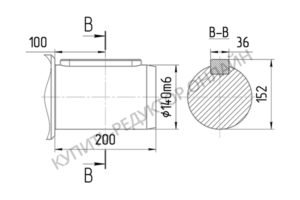

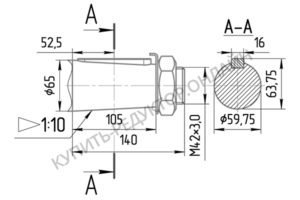

Присоединительные размеры концов выходных валов

Назначение

Редуктор цилиндрический, трехступенчатый, вертикальный, специальный, крановый ВКУ-950 предназначен для использования в приводах механизмов передвижения грузоподъемных кранов, и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Редуктор ВКУ-950 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор ВКУ-950 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, состоящий из двух элементов, имеющий Г-образный разъем в вертикальной и горизонтальной плоскостях.

Условия применения

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная или переменная по величине, одного направления или реверсивная;
• работа в непрерывном режиме или повторно-кратковременном режиме;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1000 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
• климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

Примечания

• в таблицах приведены технические характеристики редукторов: при длительной работе, с переменной по величине нагрузкой, в реверсивном режиме работы, температуре окружающего воздуха в пределах 15 — 25 С.
• при реверсивном режиме работы, и в случае применения редукторов в механизмах повышенной ответственности, крутящий момент на тихоходном валу должен быть понижен на 25%.
• при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
• допускаемое отклонение передаточного отношения – 5 %.
