Редукторы вертикальные, серия ВК

Редуктор вертикальный ВК-475

Специальные крановые редукторы типа ВК-350, ВК-475, ВК-550 используются в приводах механизмов передвижения грузоподъемных кранов.

от 60 000

Артикул: 01-144-20

Характеристики

Передаточное число u: 20; 28; 50; 112

Межосевое расстояние, мм: 475

Схемы сборки редукторов: 13, 23, 33

Габариты: 790х520х458

Объем м^3: 0,188

Масса кг (не более): 215

Типоразмер			ВК-475
Номинальное передаточное отношение, i			20	28	50	112
Номинальный крутящий момент на вых. валу, HхМ; при ном. частоте вращения входного вала с^-1 (об/мин)	10(600)	Тяжелый	1550	1950	1600	1700
		Средний	1800	2300	2000
		Легкий	2100	2600	2300
	12,5(750)	Тяжелый	1450	1950	1600	1700
		Средний	1700	2300	2000
		Легкий	2000	2600	2300
	16,6(1000)	Тяжелый	1300	1800	1600	1700
		Средний	1500	2150	1850	2000
		Легкий	1700	2400	2150	2300
Max.кратковременно допустимый крутящий момент на вых. валу, НхМ при n б/х вала, с-1 (об/мин)		10(600)	6450	6500	7500	7900
		12,5(750)	5150	8300	7400	7750
		16,6(1000)	4800	6000	7100	7500
Масса, кг			215

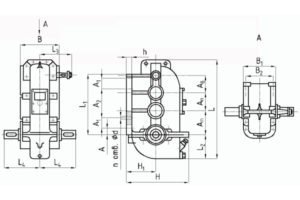

Габаритные и присоединительные размеры

Типоразмер редуктора	А_Б	А_П	А_T	А	А₁	А₂	В	В₁	В₂	H	Н₁	h	L	L₁	L₂	L₃	L₄	d	n	Масса
Типоразмер редуктора	мм																		шт	кг
ВК-475	105	160	210	50	80	200	255	250	215	458	220	25	790	482	200	242,5	260	17	8	215

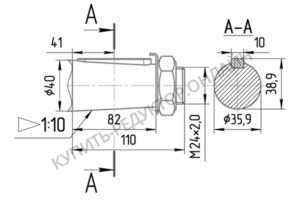

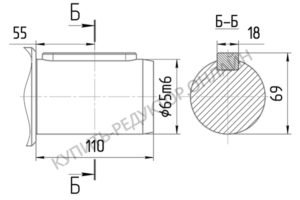

Присоединительные размеры концов выходных валов

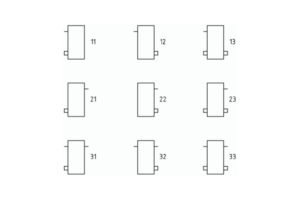

Варианты сборки

Назначение

Специальные крановые цилиндрические трехступенчатые редукторы типа ВК-350, ВК-475, ВК-550 предназначены для использования в приводах механизмов передвижения грузоподъемных кранов и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения

вращение валов в обе стороны;
температура внешней среды от -40оС до +50оС;
неагрессивная среда, умеренная запыленность и влажность;
частота вращения быстроходного вала не должна превышать 1000 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
эксплуатация в макроклиматических районах с умеренным (У), сухим и влажным тропическим (Т) климатом, категория размещения 2 по ГОСТ15150-69.
