Редукторы вертикальные, серия ВК

Редуктор вертикальный ВК-550

Специальные крановые редукторы типа ВК-350, ВК-475, ВК-550 используются в приводах механизмов передвижения грузоподъемных кранов.

от 75 000

Артикул: 01-145-20

Характеристики

Передаточное число u: 18; 31,5; 71; 125

Межосевое расстояние, мм: 550

Схемы сборки редукторов: 13, 23, 33

Габариты: 880х560х488

Объем м^3: 0,241

Масса кг (не более): 279

Типоразмер			ВК-550
Номинальное передаточное отношение, i			18	31,5	71	125
Номинальный крутящий момент на вых. валу, HхМ; при ном. частоте вращения входного вала с^-1 (об/мин)	10(600)	Тяжелый	2200	2300	2400
		Средний	2600	2700	2800
		Легкий	3000	3100	3200
	12,5(750)	Тяжелый	2200		2400
		Средний	2600		2800
		Легкий	3000		3200
	16,6(1000)	Тяжелый	2150	2000	2300	2400
		Средний	2600	2400	2700	2800
		Легкий	2900	2800	3150	3200
Max.кратковременно допустимый крутящий момент на вых. валу, НхМ при n б/х вала, с^-1 (об/мин)		10(600)	9250	10900	11200
		12,5(750)	8500
		16,6(1000)	7500	10600
Масса, кг			279

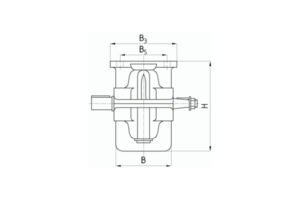

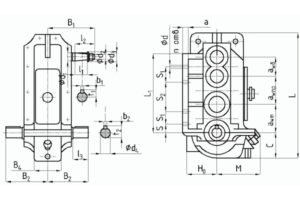

Габаритные и присоединительные размеры

aw_б	aw_пр	aw_т	a	B	B₁	B₂	B₃	B₄	B₅	H	Н₀	L	L₁	М	С
140	190	220	25	285	257.5	280	280	195	245	488	235	880	557	340	215

S	S₁	S₂	Ød	Ød₁	Ød₂	Ød₃	d₄	l₁	l₂	l₃	b₁	b₂	t₁	t₂	nотв.
50	70	320	17	40	М24×2	50	80	82	110		10	22	21	85	8

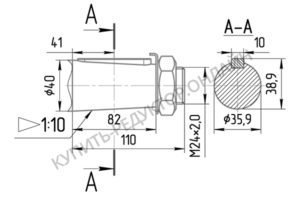

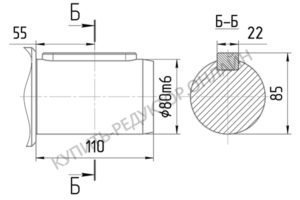

Присоединительные размеры концов выходных валов

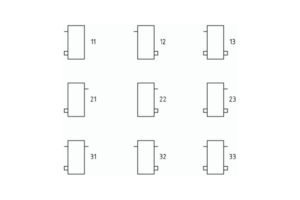

Варианты сборки

Назначение

Специальные крановые цилиндрические трехступенчатые редукторы типа ВК-350, ВК-475, ВК-550 предназначены для использования в приводах механизмов передвижения грузоподъемных кранов и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условия применения

вращение валов в обе стороны;
температура внешней среды от -40оС до +50оС;
неагрессивная среда, умеренная запыленность и влажность;
частота вращения быстроходного вала не должна превышать 1000 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
эксплуатация в макроклиматических районах с умеренным (У), сухим и влажным тропическим (Т) климатом, категория размещения 2 по ГОСТ15150-69.
