Редукторы вертикальные, серия ВК

Редуктор вертикальный ВК-800

Редуктор специальный крановый ВК-800 предназначен для использования в приводах механизмов передвижения грузоподъемных кранов.

от 95 000

Артикул: 01-146-20

Характеристики

Передаточное число u: 18; 22,4; 31,5; 50; 150

Межосевое расстояние, мм: 840

Схемы сборки редукторов: 13, 23, 33

Габариты: 1240х800х671

Объем м^3: 0,666

Масса кг (не более): 860

Типоразмер			ВК-800
Номинальное передаточное отношение, i			18	22,4	31,5	50	150
Номин. крутящий момент на вых. валу НхМ	Режим работы	Тяжелый (ПВ 40%)	16000
		Средний (ПВ 25%)	18000
		Легкий (ПВ 15%)	26000
Номин. частота вращения быстроходного вала, с^-1 (об/мин)			25(1500)
Номин. рад. консольная нагрузка, прилож. в середине посадочной поверхности конца вых.вала, Н		быстроходного F₁	3700	3300	2800	2200	820
		тихоходного F₂	31000
Номинальная передаваемая мощность, кВт(при ПВ 40%)			144	116	82	52	17
Масса, кг			860

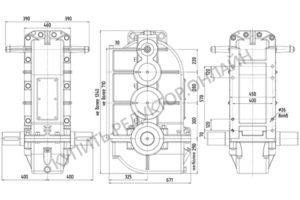

Габаритные и присоединительные размеры

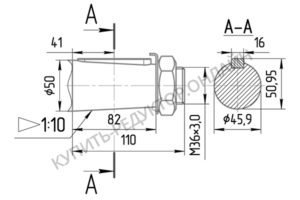

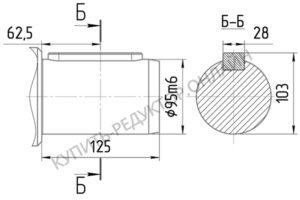

Присоединительные размеры концов выходных валов

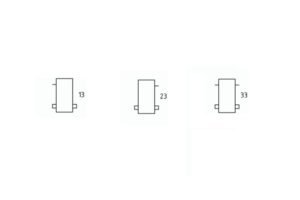

Варианты сборки

Назначение

Редуктор цилиндрический, трехступенчатый, вертикальный, специальный, крановый ВК-800 предназначен для использования в приводах механизмов передвижения грузоподъемных кранов, и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Редуктор ВК-800 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор ВК-800 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в вертикальной и горизонтальной плоскостях.

Условия применения

предварительная заливка масла требуемого объема;
строгое соблюдение соосности и параллельности соединяемых валов;
нагрузка постоянная или переменная по величине, одного направления или реверсивная;
работа в непрерывном режиме или повторно-кратковременном режиме;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1000 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
