Характеристики
Передаточное число u: 10; 12,5; 16; 20; 25; 31,5; 40
Межосевое расстояние, мм: 100
Схемы сборки редукторов: 16, 26, 36
Габариты: 470х254х300
Объем м^3: 0,036
Масса кг (не более): 52
| Типоразмер редуктора | В-100 | |||||||
|
Номинальное передаточное отношение, i |
10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | |
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный (ПВ 100%) |
280 | ||||||
|
Тяжелый (ПВ 40%) |
290 | 300 | 320 | |||||
|
Средний (ПВ 25%) |
330 | 350 | 390 | |||||
|
Легкий (ПВ 15%) |
340 | 400 | 650 | |||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 460 | 250 | 220 | 200 | 175 | 155 | 140 | |
| Масса, кг | 52 | |||||||

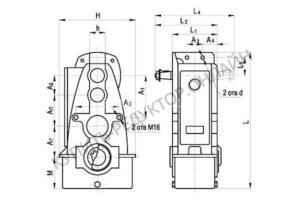

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
АБ
|
АП
|
АТ
|
А1
|
А2
|
А3
|
А4
|
H
|
h
|
L
|
L1
|
L2
|
L3
|
L4
|
M
|
d
|
|
|
мм
|
|||||||||||||||||
|
В-100
|
80
|
100
|
100
|
170
|
135
|
60
|
55
|
254
|
40
|
470
|
170
|
235
|
71
|
300
|
100
|
11
|
|

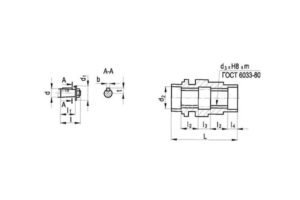

Присоединительные размеры концов выходных валов
|
Типоразмер
редуктора
|
d
|
d1
|
l
|
l1
|
b
|
t
|
d2
|
d3X Н8 х m
|
L
|
l2
|
l3
|
l4
|
|
мм
|
||||||||||||
|
В-100
|
25
|
36
|
60
|
42
|
5
|
13,45
|
50
|
35 x H8 x 2
|
174
|
35
|
54
|
25
|

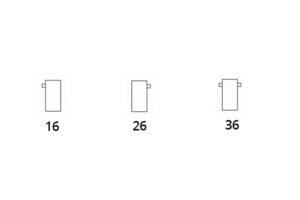

Варианты сборки
Назначение
Редуктор цилиндрический, трехступенчатый, вертикальный В-100 предназначен для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек, и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Редуктор В-100 выпускается в соответствии с ГОСТ Р 50891-96
Редуктор В-100 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус состоящий из 3 элементов, имеющий разъем в вертикальной и горизонтальной плоскостях.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1000 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
