Характеристики
Передаточное число u: 10; 12,5; 16; 20; 25; 31,5; 40
Межосевое расстояние, мм: 100
Схемы сборки редукторов: 16, 26, 36
Габариты: 520х254х325
Объем м^3: 0,043
Масса кг (не более): 55
| Типоразмер редуктора | В-100ф | |||||||
|
Номинальное передаточное отношение, i |
10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | |
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный (ПВ 100%) |
280 | ||||||
|
Тяжелый (ПВ 40%) |
290 | 300 | 320 | |||||
|
Средний (ПВ 25%) |
330 | 350 | 390 | |||||
|
Легкий (ПВ 15%) |
340 | 400 | 650 | |||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 460 | 250 | 220 | 200 | 175 | 155 | 140 | |
| Масса, кг | 55 | |||||||

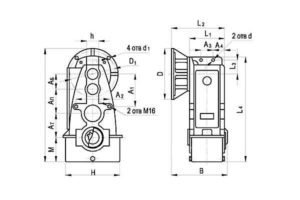

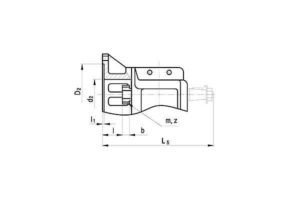

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
АБ
|
АП
|
АТ
|
M
|
A1
|
A2
|
A3
|
A4
|
B
|
D
|
D1
|
D2
|
d
|
d1
|
d2
|
|
В-100Ф
|
80
|
100
|
100
|
100
|
170
|
135
|
60
|
55
|
275
|
300
|
265
|
230h8
|
11
|
14
|
125
|
| Типоразмер редуктора |
Н
|
h
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
b
|
l
|
l1
|
m
|
z
|
Масса, кг
|
|
В-100Ф
|
254
|
40
|
520
|
170
|
260
|
71
|
470
|
325
|
12
|
67
|
5
|
2,5
|
20
|
52
|

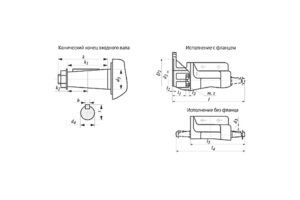

Присоединительные размеры концов выходных валов
| Типоразмер редуктора | k | k1 | k2 | d3 | d4 | b | t |
| В-100ф | 60 | 42 | 21 | 25 | 22.9 | 5 | 24.9 |

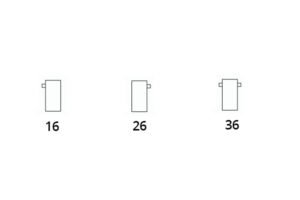

Варианты сборки
Назначение
Редуктор цилиндрический, трехступенчатый, вертикальный В-100ф предназначен для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек, и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Редуктор В-100ф выпускается в соответствии с ГОСТ Р 50891-96
Редуктор В-100ф по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус состоящий из 3 элементов, имеющий разъем в вертикальной и горизонтальной плоскостях.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1000 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
