Характеристики
Передаточное число u: 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Межосевое расстояние, мм: 160
Схемы сборки редукторов: 16, 26, 36
Габариты: 692х390х360
Объем м^3: 0,097
Масса кг (не более): 132
| Типоразмер редуктора | В-160 | ||||||||||
|
Номинальное передаточное отношение, i |
10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | |
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный (ПВ 100%) |
1100 | |||||||||
|
Тяжелый (ПВ 40%) |
1100 | 1200 | 1350 | ||||||||
|
Средний (ПВ 25%) |
1300 | 1400 | 1500 | 1600 | |||||||
|
Легкий (ПВ 15%) |
1400 | 1500 | 3000 | ||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 850 | 755 | 680 | 600 | 550 | 485 | 425 | 240 | 215 | 190 | |
| Масса, кг | 132 | ||||||||||

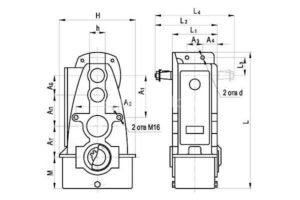

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
АБ
|
АП
|
АТ
|
А1
|
А2
|
А3
|
А4
|
H
|
h
|
L
|
L1
|
L2
|
L3
|
L4
|
M
|
d
|
|
|
мм
|
|||||||||||||||||
|
В-160
|
100
|
160
|
160
|
215
|
220
|
80
|
75
|
390
|
80
|
692
|
230
|
295
|
92
|
360
|
160
|
18
|
|

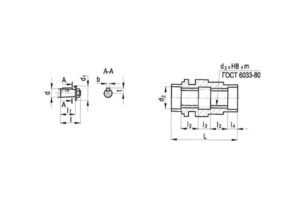

Присоединительные размеры концов выходных валов
|
Типоразмер
редуктора
|
d
|
d1
|
l
|
l1
|
b
|
t
|
d2
|
d3X Н8 х m
|
L
|
l2
|
l3
|
l4
|
|
мм
|
||||||||||||
|
В-160
|
28
|
36
|
60
|
42
|
5
|
14,95
|
65
|
65 х Н8 х 2
|
236
|
42
|
78
|
37
|

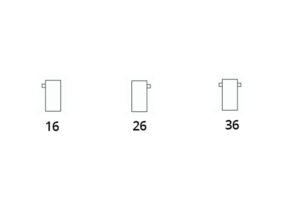

Варианты сборки
Назначение
Редуктор цилиндрический, трехступенчатый, вертикальный В-160 предназначен для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек, и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Редуктор В-160 выпускается в соответствии с ГОСТ Р 50891-96
Редуктор В-160 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус состоящий из 3 элементов, имеющий разъем в вертикальной и горизонтальной плоскостях.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1000 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
