Характеристики
Передаточное число u: 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Межосевое расстояние, мм: 160
Схемы сборки редукторов: 16, 26, 36
Габариты: 748х390х410
Объем м^3: 0,12
Масса кг (не более): 145
| Типоразмер редуктора | В-160ф | ||||||||||
|
Номинальное передаточное отношение, i |
10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | |
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный (ПВ 100%) |
1100 | |||||||||
|
Тяжелый (ПВ 40%) |
1100 | 1200 | 1350 | ||||||||
|
Средний (ПВ 25%) |
1300 | 1400 | 1500 | 1600 | |||||||
|
Легкий (ПВ 15%) |
1400 | 1500 | 3000 | ||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 850 | 755 | 680 | 600 | 550 | 485 | 425 | 240 | 215 | 190 | |
| Масса, кг | 145 | ||||||||||

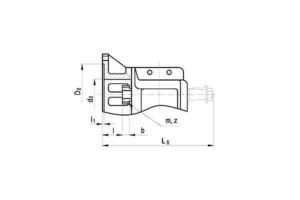

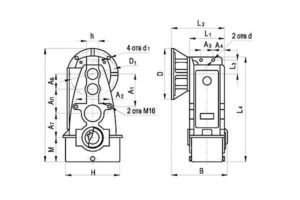

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
АБ
|
АП
|
АТ
|
M
|
A1
|
A2
|
A3
|
A4
|
B
|
D
|
D1
|
D2
|
d
|
d1
|
d2
|
|
В-160Ф
|
100
|
160
|
160
|
160
|
215
|
220
|
80
|
75
|
370
|
336
|
300
|
250h8
|
18
|
18
|
110
|
| Типоразмер редуктора |
Н
|
h
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
b
|
l
|
l1
|
m
|
z
|
Масса, кг
|
|
В-160Ф
|
390
|
80
|
748
|
230
|
350
|
92
|
692
|
410
|
12
|
100
|
5
|
2,5
|
30
|
132
|

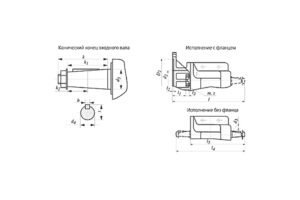

Присоединительные размеры концов выходных валов
| Типоразмер редуктора | k | k1 | k2 | d3 | d4 | b | t |
| В-160ф | 60 | 42 | 21 | 28 | 25.9 | 5 | 27.9 |

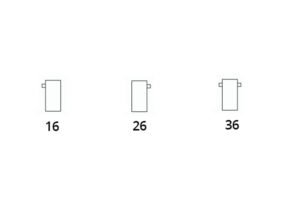

Варианты сборки
Назначение
Редуктор цилиндрический, трехступенчатый, вертикальный В-160ф предназначен для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек, и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Редуктор В-160ф выпускается в соответствии с ГОСТ Р 50891-96
Редуктор В-160ф по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус состоящий из 3 элементов, имеющий разъем в вертикальной и горизонтальной плоскостях.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1000 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
