Редуктор конический КЦ1-200

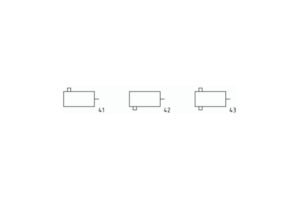

Характеристики

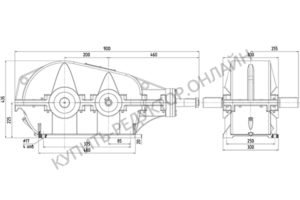

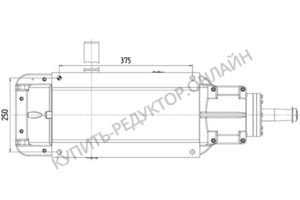

Габаритные и присоединительные размеры

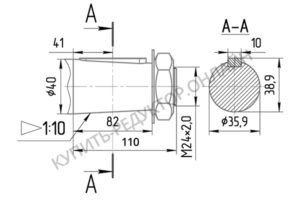

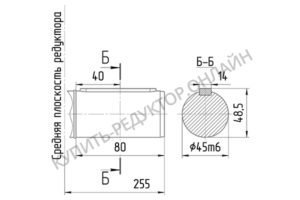

Присоединительные размеры концов выходных валов

Назначение

Редуктор коническо-цилиндрический двухступенчатый горизонтальный КЦ1-200 предназначен для применения в приводах различных машин и механизмов, для изменения крутящих моментов, частоты вращения и изменения угла вращения.

Редуктор КЦ1-200 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор КЦ1-200 по конструктивному устройству представляет собой двухступенчатую коническо-цилиндрическую передачу составленную из зубчатых колес, первая ступень коническая, вторая цилиндрическая. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная или переменная по величине, одного направления или реверсивная;
• работа в непрерывном режиме или повторно-кратковременном режиме;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
• климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

Примечания

• при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 25%.
• при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
• допускаемое отклонение передаточного отношения редуктора – 5 %.
• для двухконцевых исполнений валов, допускаемые радиальные консольные нагрузки, должны быть снижены на 50%.
• в таблице приведены технические характеристики редуктора при нереверсивном режиме работы. Указанные в таблице нагрузки допускаются при спокойной непрерывной работе в течение 8 часов в сутки. При других условиях работы величина допускаемой нагрузки равна табличной, умноженной на коэффициент (Таблица Режима работы).
• редуктор допускает кратковременные перегрузки, в два раза превышающие номинальные, возникающие во время пусков двигателя, если число циклов нагружения входного вала за время действия этих перегрузок не превысит 5 х 10.
