Характеристики
| Типоразмер мотор-редуктора | Частота вращения выходного вала, об/мин | Мт, Н*м | Масса мотор-редуктора, кг |
| МЦ2С-125 | 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400 | 735-1410 | 115-230 |

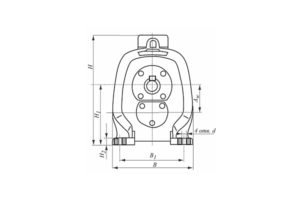

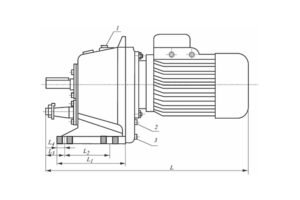

Габаритные и присоединительные размеры
| Типоразмер мотор-редуктора | Aw | L | L1 | L2 | L3 | L4 | В | B1 | Н | H1 | |||||||||
| мм | |||||||||||||||||||
| МЦ2С-125 | 125 | 740-913 | 235 | 160 | 105 | 25 | 335-350 | 280 | 450-530 | 265 | |||||||||

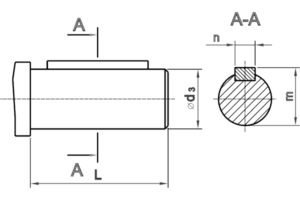

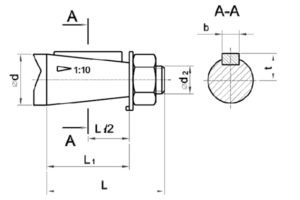

Присоединительные размеры концов выходных валов
| Мотор-редуктор МЦ2С-125 | d1 | d2 | d3 | L | L1 | b | t | n | m |
| 125 | 55 | МЗ6х3-8g | 55k6 | 110 | 82 | 14 | 28,9 | 16 | 59 |

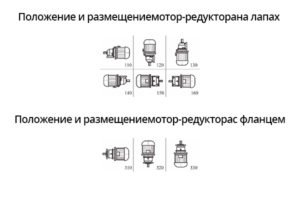

Варианты сборки
Назначение
Цилиндрический соосный двухступенчатый мотор-редуктор 1МЦ2С-125 (МЦ2С-125) представляет собой сбалансированную комбинацию электродвигателя и редуктора. Основными преимуществами редукторных электродвигателей являются компактные размеры и простота монтажа агрегата.
Модельный ряд мотор-редукторов включает в себя устройства с передаточными отношениями от 3 до 200 для успешного решения различных технологических задач. Двухступенчатые цилиндрические мотор-редукторы применяются для получения необходимых показателей передаточного числа.
Двухступенчатый цилиндрический мотор-редуктор 1МЦ2С-100Н содержит в себе зубчатую передачу на основе зацепления Новикова. Мотор-редуктор комплектуется лапами или фланцем для выбора оптимального типа крепления.
Условия применения
- режим работы: продолжительный S1 в течение 8-24 ч/сутки;
- работа в сетях переменного тока при стандартных частотах 50, 60 Гц и напряжении номинальном 380 В;
- вращение выходного вала выполняется в произвольную сторону;
- внешняя среда: невзрывоопасная, неагрессивная;
- климатическое исполнение: У3, Т2;
- содержание в воздухе непроводящей пыли максимальное: 10 мг/м³;
- допустимая высота установки агрегата над уровнем моря: 1000 м.
Примечания
Цилиндрические мотор-редукторы предназначаются для выполнения функций электромеханических приводов общемашиностроительного назначения. Редуктор МЦ2С-125 не допускается применять в составе конструкций грузоподъемных механизмов.
