Характеристики
Межосевое расстояние, мм: 100
Схемы сборки редукторов: 51, 52, 53, 56
Номинальный крутящий момент (выходной вал), Н*м: 270 ... 625
Номинальная частота вращения (выходной вал), об/мин: 8,2 - 180
Масса кг (не более): 100
Мощность электродвигателя, кВт: 0,75 - 5,5
| Номинальная частота вращения выходного вала об/мин | Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н |
Номинальный крутящий момент на выходном валу Н х м |
КПД, % в непрерыв-ном режиме с ПВ 100%, не менее | Типоразмер двигателя серии MS (IEC) | Мощность двигателя, кВт | Корректи-рованный уровень звуковой мощности, дБА, не более | Масса мотор-редуктора кГ, не более | |
|---|---|---|---|---|---|---|---|---|
| 180 | 5500 | 270 | 93 | MS 132 B5 | 5,5 | 80 | 100 | |
| 140 | 350 | 93 | MS 132 B5 | 5,5 | 100 | |||
| 112 | 430 | 92 | MS 132 B5 | 5,5 | 100 | |||
| 90 | 380 | 89 | MS 112 B5 | 4,0 | 90 | |||
| 71 | 350 | 87 | MS 112 B5 | 3,0 | 84 | |||
| 56 | 440 | 87 | MS 112 B5 | 3,0 | 84 | |||
| 45 | 445 | 70 | MS 112 B5 | 3,0 | 84 | |||
| 35,5 | 460 | 78 | MS 100 B5 | 2,2 | 77 | |||
| 28 | 580 | 77 | MS 100 B5 | 2,2 | 77 | |||
| 22,4 | 472 | 69 | MS 100 B5 | 1,5 | 77 | |||
| 18 | 580 | 69 | MS 100 B5 | 1,5 | 77 | |||
| 14 | 625 | 61 | MS 100 B5 | 1,5 | 77 | |||
| 11,4 | 401 | 58 | MS 100 B5 | 0,75 | 77 | |||
| 8,2 | 506 | 58 | MS 100 B5 | 0,75 | 77 | |||

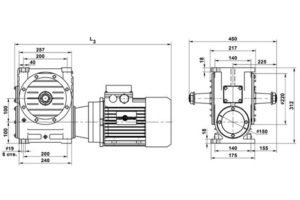

Габаритные и присоединительные размеры

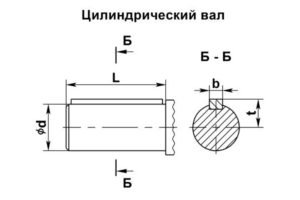

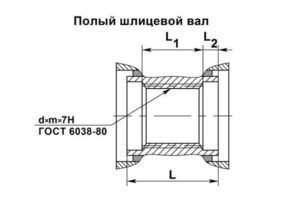

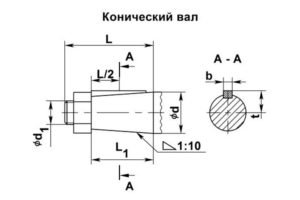

Присоединительные размеры концов выходных валов
Присоединительные размеры валов мотор-редуктора Мотор-редуктор МЧ-100
| ВЫХОДНЫЕ КОНЦЫ ВАЛОВ | L | L1 | L2 | b | d | d1 | t |
|---|---|---|---|---|---|---|---|
| Конический | 110 | 82 | 32 | 12 | 45 | М30х2- 8g | 23,45 |
| Цилиндрический | 110 | - | - | 14 | 45 | - | 48,5 |
| Вал полый шлицевой | 205 | 90 | 57,5 | - | 45 | 46 | - |

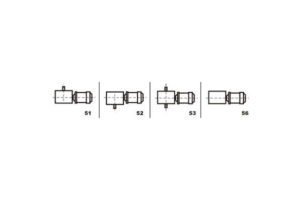

Варианты сборки
Назначение
Мотор-редуктор МЧ-100 имеет одну червячную ступень с передаточными числами от 8 до 80. Привод производится в шести вариантах компоновки червячной пары и в четырех вариантах сборки, определяющих расположение валов.
Агрегат включает в себя редуктор Ч-100 и электродвигатель Able (опционально — Siemens) мощностью 0,75-5,5 кВт. КПД привода при работе в непрерывном режиме достигает 93%.
Условия применения
- режим работы: продолжительный S1 в течение 8-24 ч/сутки;
- работа в сетях переменного тока при стандартных частотах 50, 60 Гц и напряжении номинальном 380 В;
- вращение выходного вала выполняется в произвольную сторону;
- внешняя среда: невзрывоопасная, неагрессивная;
- климатическое исполнение: У3, Т2;
- содержание в воздухе непроводящей пыли максимальное: 10 мг/м³;
- допустимая высота установки агрегата над уровнем моря: 1000 м.
