Мотор-редукторы

Мотор-редуктор МЧ-125

Мотор-редуктор МЧ-125 производится в шести вариантах компоновки червячной пары и в четырех вариантах сборки, определяющих расположение валов.

от 38 000

Артикул: 01-251-24

Характеристики

Межосевое расстояние, мм: 125

Схемы сборки редукторов: 51, 52, 53, 56

Номинальный крутящий момент (выходной вал), Н*м: 270 ... 805

Номинальная частота вращения (выходной вал), об/мин: 8,2 - 180

Масса кг (не более): 131

Мощность электродвигателя, кВт: 1,1 - 5,5

Номинальная частота вращения выходного вала об/мин	Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н	Номинальный крутящий момент на выходном валу Н х м	КПД, % в непрерыв-ном режиме с ПВ 100%, не менее	Типоразмер двигателя серии MS (IEC)	Мощность двигателя, кВт	Корректи-рованный уровень звуковой мощности, дБА, не более	Масса мотор-редуктора кГ, не более
180	8000	270	93	MS 132 B5	5,5	80	131
140		350	93	MS 132 B5	5,5		131
112		430	92	MS 132 B5	5,5		131
90		520	89	MS 132 B5	5,5		131
71		650	88	MS 132 B5	5,5		131
56		595	87	MS 112 B5	4,0		121
45		690	81	MS 112 B5	4,0		121
35,5		640	79	MS 112 B5	3,0		115
28		580	77	MS 100 B5	2,2		108
22,4		715	76	MS 100 B5	2,2		108
18		805	69	MS 100 B5	2,2		108
14		695	71	MS 100 B5	1,5		108
11,4		766	68	MS 100 B5	1,5		108
8,2		760	60	MS 100 B5	1,1		108

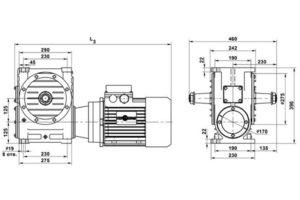

Габаритные и присоединительные размеры

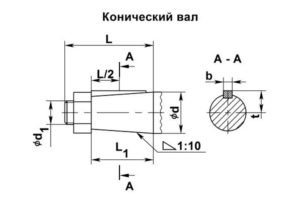

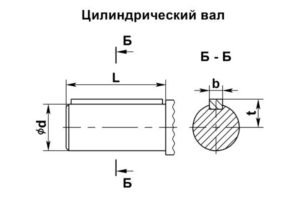

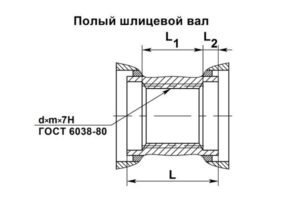

Присоединительные размеры концов выходных валов

Присоединительные размеры мотор-редуктора Мотор-редуктор МЧ-125

ВЫХОДНЫЕ КОНЦЫ ВАЛОВ	L	L₁	L₂	b	d	d₁	t
Конический	110	82	38	14	55	М36х3 -8g	28,95
Цилиндрический	110	-	-	16	55	-	59
Вал полый шлицевой	230	110	60	-	55	60	-

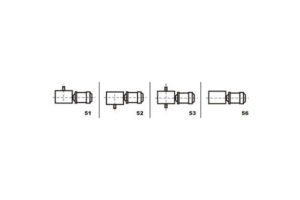

Варианты сборки

Назначение

Мотор-редуктор МЧ-125 — наиболее популярный типоразмер серии. Одноступенчатый червячный привод построен на базе эффективных электродвигателей Able. Диапазон передаточных чисел — от 8 до 80, мощность — 1,1-5,5 кВт. Привод МЧ-125 рассчитан на работу с переменной или постоянной нагрузкой.

Условия применения

режим работы: продолжительный S1 в течение 8-24 ч/сутки;
работа в сетях переменного тока при стандартных частотах 50, 60 Гц и напряжении номинальном 380 В;
вращение выходного вала выполняется в произвольную сторону;
внешняя среда: невзрывоопасная, неагрессивная;
климатическое исполнение: У3, Т2;
содержание в воздухе непроводящей пыли максимальное: 10 мг/м³;
допустимая высота установки агрегата над уровнем моря: 1000 м.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
