Характеристики
Межосевое расстояние, мм: 160
Схемы сборки редукторов: 51, 52, 53, 56
Номинальный крутящий момент (выходной вал), Н*м: 550 ... 2069
Номинальная частота вращения (выходной вал), об/мин: 8,2 - 180
Масса кг (не более): 204
Мощность электродвигателя, кВт: 2,2 - 11
| Номинальная частота вращения выходного вала об/мин | Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н |
Номинальный крутящий момент на выходном валу Н х м |
КПД, % в непрерыв-ном режиме с ПВ 100%, не менее | Типоразмер двигателя серии MS (IEC) | Мощность двигателя, кВт | Корректи-рованный уровень звуковой мощности, дБА, не более | Масса мотор-редуктора кГ, не более | |
|---|---|---|---|---|---|---|---|---|
| 180 | 11000 | 550 | 94 | MS 160, 180 B5 | 11,0 | 80 | 204 | |
| 140 | 700 | 93 | MS 160, 180 B5 | 11,0 | 204 | |||
| 112 | 870 | 93 | MS 160, 180 B5 | 11,0 | 204 | |||
| 90 | 1060 | 91 | MS 160, 180 B5 | 11,0 | 204 | |||
| 71 | 1300 | 88 | MS 160, 180 B5 | 11,0 | 204 | |||
| 56 | 1630 | 87 | MS 160, 180 B5 | 11,0 | 204 | |||
| 45 | 1935 | 83 | MS 160, 180 B5 | 11,0 | 204 | |||
| 35,5 | 1615 | 79 | MS 160, 180 B5 | 7,5 | 204 | |||
| 28 | 1916 | 73 | MS 160, 180 B5 | 7,5 | 190 | |||
| 22,4 | 1663 | 74 | MS 132 B5 | 5,5 | 163 | |||
| 18 | 2069 | 74 | MS 132 B5 | 5,5 | 163 | |||
| 14 | 1880 | 70 | MS 132 B5 | 4,0 | 163 | |||
| 11,4 | 1763 | 66 | MS 132 B5 | 3,0 | 160 | |||
| 8,2 | 1638 | 66 | MS 132 B5 | 2,2 | 160 | |||
Габаритные и присоединительные размеры

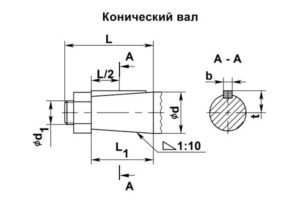

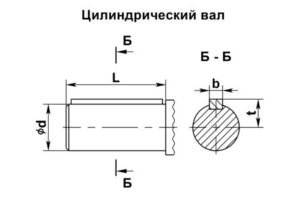

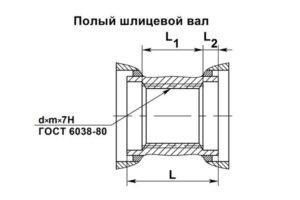

Присоединительные размеры концов выходных валов
Присоединительные размеры валов мотор-редуктора Мотор-редуктор МЧ-160
| ВЫХОДНЫЕ КОНЦЫ ВАЛОВ | L | L1 | L2 | b | d | d1 | t |
|---|---|---|---|---|---|---|---|
| Конический | 140 | 105 | 50 | 18 | 70 | М48х3- 8g | 36,38 |
| Цилиндрический | 140 | - | - | 20 | 70 | - | 74,5 |
| Вал полый шлицевой | 275 | 130 | 72,5 | - | 70 | 72 | - |

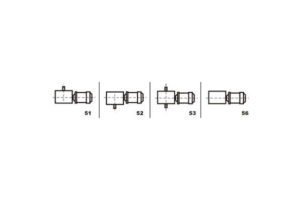

Варианты сборки
Назначение
Одноступенчатый червячный мотор-редуктор МЧ-160 характеризуется высокой мощностью (до 11 кВт), большим диапазоном передаточных отношений (8-80), высоким КПД (до 94%). Мотор-редуктор собирается на базе электродвигателей Able и Siemens (по заказу). Допускается эксплуатация агрегата с постоянной и переменной нагрузкой в неагрессивной, невзрывоопасной среде.
Мотор-редуктор МЧ-160 комплектуется цилиндрическим, коническим или полым валом со шлицем. Привод доступен в четырех вариантах сборки.
Условия применения
- режим работы: продолжительный S1 в течение 8-24 ч/сутки;
- работа в сетях переменного тока при стандартных частотах 50, 60 Гц и напряжении номинальном 380 В;
- вращение выходного вала выполняется в произвольную сторону;
- внешняя среда: невзрывоопасная, неагрессивная;
- климатическое исполнение: У3, Т2;
- содержание в воздухе непроводящей пыли максимальное: 10 мг/м³;
- допустимая высота установки агрегата над уровнем моря: 1000 м.
