Характеристики
| Тип | iN | n1 | Р1 | Т2 | FRA |
| мин-1 | кВт | Н·м | Н | ||
| РГСЛ-160 | 10 | 1000 | 17,1 | 1500 | 32000 |
| 16 | 10,9 | ||||
| 20 | 8,6 | ||||
| 25 | 7,2 | ||||
| 31,5 | 6,2 | ||||
| 40 | 5,0 | ||||
| 50 | 4,1 | ||||
| 63 | 3,5 |

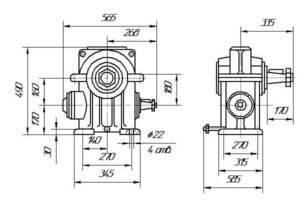

Габаритные и присоединительные размеры
Присоединительные размеры концов выходных валов

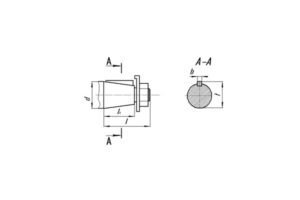

Размеры входных конических валов редуктора Редуктор глобоидный РГСЛ-160
| Типоразмер | d | I | I1 | b | t |
| РГСЛ- 160 | 45 | 110 | 82 | 12 | 23,45 |

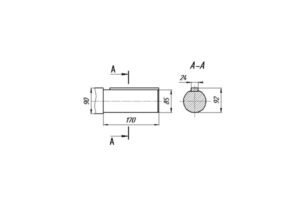

Размеры выходных конических валов редуктора Редуктор глобоидный РГСЛ-160
| Типоразмер | d | I | I1 | b | t |
| РГСЛ- 160 | 90 | 170 | 140 | 22 | 46,75 |

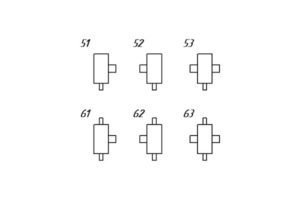

Варианты сборки
Назначение
Редуктор РГСЛ-160 специальный глобоидный лифтовый РГСЛ (является конструктивным аналогом «РГЛ») с фланцевым креплением электродвигателя предназначен для комплектации лифтовых лебедок пассажирских лифтовых и больничных лифтов, которые эксплуатируются в районах с умеренным климатом (исполнение У), категории размещения 1-3 и5 по ГОСТ 15150-69. Редукторы должны устанавливаться в помещениях с температурой окружающей среды от -15° до +40°С и эксплуатироваться во взрывобезопасной и не агрессивной внешней среде.
РГСЛ-160 устанавливается и может эксплуатироваться только при расположении червяка под колесом при постоянных или переменных нагрузках с периодическими остановками (режимы ПВ 0,63; 0,40 — основной; 0,25; 0,16) с одним направлением вращения червяка или реверсивным. Допускается эксплуатация редукторов при непрерывном режиме работы с уменьшенной на 40% нагрузкой. Характерной особенностью лифтового редуктора является его способность нести значительную консольную нагрузку на выходном валу при постоянном, не зависящем от передаточного числа, крутящем моменте. Редукторы эксплуатируются, в основном, при частоте вращения червяка 1000 об/мин. Допускается эксплуатация редукторов при частоте вращения червяка 1500 об/мин с уменьшенным на 20% крутящим моментом.
