Редуктор двухступенчатый РМ-250
Редукторы двухступенчатые, серия РМ

Редуктор двухступенчатый РМ-250

Редукторы цилиндрические двухступенчатые горизонтальные типов РМ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
от 19 000
Артикул: 01-96-9

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50
Межосевое расстояние, мм: 250
Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33
Габариты: 540х439х312
Объем м^3: 0,074
Масса кг (не более): 85
Номинальный крутящий момент в зависимости от режима работы, при нереверсивном режиме работы:
Типоразмер Редуктор двухступенчатый РМ-250
Номинальное передаточное отношение, i 50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м Ном. част. вращ. быстроход. вала, с-1(об/мин) 10
(600) 		Особо легкий 1779 1791 1756 1747 1729 1655 1650 1549 1389
ПВ 15% 928 895 903 929 946 903 865 791 734
ПВ 25% 773 768 802 818 816 777 745 692 642
ПВ 40% 657 640 702 706 685 652 624 593 550
ПВ 100% 271 256 276 279 277 301 302 297 288
12,5
(750) 		Особо легкий 1795 1792 1724 1693 1723 1628 1610 1492 1323
ПВ 15% 928 870 882 921 940 804 741 726 651
ПВ 25% 805 768 762 802 809 704 644 634 567
ПВ 40% 681 666 642 683 679 603 547 528 473
ПВ 100% 248 256 281 267 261 281 290 290 294
16,6
(1000) 		Особо легкий 1670 1766 1716 1672 1705 1590 1549 1406 1240
ПВ 15% 835 922 783 803 784 690 666 614 537
ПВ 25% 742 806 692 691 686 600 581 535 466
ПВ 40% 650 691 602 647 588 510 496 455 395
ПВ 100% 255 250 271 268 274 300 290 297 296
20,83
(1250) 		Особо легкий 1781 1781 1711 1638 1664 1560 1474 1311 1147
ПВ 15% 816 798 723 712 722 624 592 514 466
ПВ 25% 705 706 627 623 628 540 514 450 403
ПВ 40% 594 614 530 534 534 456 437 387 340
ПВ 100% 260 246 265 267 267 288 301 292 296
25
(1500) 		Особо легкий 1761 1741 1688 1624 1598 1530 1401 1241 1056
ПВ 15% 742 742 623 641 668 550 559 462 400
ПВ 25% 649 640 543 551 576 480 446 403 348
ПВ 40% 556 538 462 462 485 410 381 343 296
ПВ 100% 247 243 271 268 262 300 308 297 291
Масса, кг, не более 85
Кратковременные допустимые крутящие моменты для редуктора, в зависимости от передаточного числа:
Ном. частота вращения быстроходного вала, с-1 (об/мин) Кратковременный допустимый крутящий момент, Hм, при передаточном числе
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-250
10,0(600) 3400 3400 3300 3300 3300 3100 3100 2900 2600
12,5(750) 3400 3400 3300 3200 3200 3100 3000 2800 2500
16,6(1000) 3400 3400 3200 3200 3200 3000 2900 2600 2300
20,8(1250) 3400 3300 3200 3100 3100 3000 2700 2500 2200
25,0(1500) 3400 3300 3200 3100 3100 2900 2600 2300 2000
Максимально допустимые консольные нагрузки, в зависимости от частоты вращения быстроходного вала:
Номинальная частота вращения быстроходного вала, об/мин РМ-250
РБмакс РТмакс РMмакс
600 3,1 24,0 19,1
750 2,9 22,0 17,6
1000 2,6 20,5 16,0
1250 2,4 19,0 15,0
1500 2,4 18,5 14,2
где:
РБмакс - на быстроходном валу, кН;
РТмакс - на тихоходном валу, кН;
РMмакс - на муфтовом валу, кН.

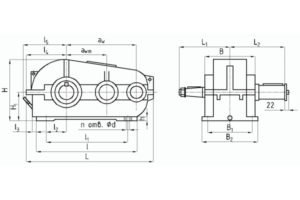

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры
aw awт L L1 L2 l l1 l2 l3 l4 l5
250 150 540 200 238,5 320 235 45 50 189 249
B B1 B2 H H1 h Ød масса
230 190 230 312 160 22 17 85

Присоединительные размеры концов выходных валов

Присоединительные размеры концов выходных валов
Присоединительные размеры концов выходных валов
Присоединительные размеры концов выходных валов

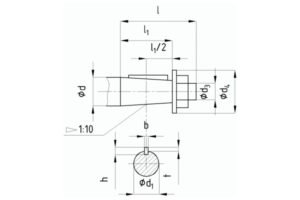

Размеры концов быстроходных валов редуктора

Ød Ød1 Ød3 Ød4 l l1 b h t
30 27,10 М20×1,5 50 80 58 5 5 3

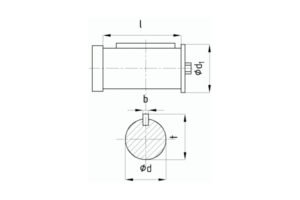

Размеры концов тихоходных валов под муфты редуктора

Ød m6 Ød 1 b l t
55 65 16 82 60

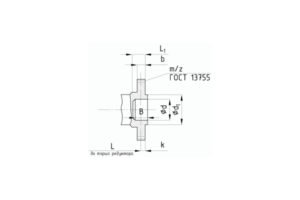

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора

m z b L L1 k B Ød F7 Ød 1 f9
3 40 20 39,5 29,5 20 35 72 95

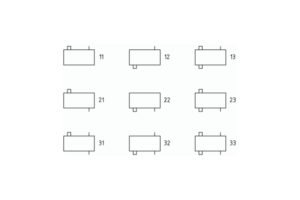

Варианты сборки

Варианты сборки

Назначение

Редуктор цилиндрический двухступенчатый горизонтальный РМ-250 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор РМ-250 выпускается в соответствии с ГОСТ Р 50891-9

Редуктор РМ-250 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У
Каталог Ц2У
Подбор оборудования
Помочь с выбором?
Наши специалисты помогут подобрать необходимое оборудование под ваши задачи. Обратитесь к нам удобным для вас способом и мы оперативно свяжемся с вами и поможем с выбором.
