Редуктор двухступенчатый РМ-350
Редукторы двухступенчатые, серия РМ

Редуктор двухступенчатый РМ-350

Редукторы цилиндрические двухступенчатые горизонтальные типов РМ-350 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
от 33 000
Артикул: 01-97-9

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50
Межосевое расстояние, мм: 350
Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33
Габариты: 710х529х400
Объем м^3: 0,150
Масса кг (не более): 145
Номинальный крутящий момент в зависимости от режима работы, при нереверсивном режиме работы:
Типоразмер РМ-350
Номинальное передаточное отношение, i 50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м Ном. част. вращ. быстроход. вала, с-1(об/мин) 10
(600) 		Особо легкий 4254 4222 4113 3977 3817 3762 3643 3593 3460
ПВ 15% 2166 2175 2357 2304 2251 2332 2254 2142 2005
ПВ 25% 1856 1855 2056 2007 1958 2031 1952 1862 1743
ПВ 40% 1624 1599 1705 1710 1664 1730 1671 1582 1481
ПВ 100% 657 608 602 595 587 677 684 692 695
12,5
(750) 		Особо легкий 3836 4145 4253 3925 3837 3692 3623 3428 3407
ПВ 15% 2166 2098 2327 2230 2140 2247 2109 2004 1835
ПВ 25% 1856 1842 2006 1933 1853 1946 1836 1740 1594
ПВ 40% 1609 1586 1725 1635 1592 1665 1562 1477 1352
ПВ 100% 588 563 602 595 600 682 692 738 681
16,6
(1000) 		Особо легкий 4037 4068 3973 3835 3759 3611 3502 3362 3184
ПВ 15% 2135 2111 2257 2141 2055 2092 1944 1790 1691
ПВ 25% 1856 1842 1956 1851 1801 1821 1691 1552 1463
ПВ 40% 1624 1535 1655 1583 1527 1550 1437 1315 1242
ПВ 100% 580 576 602 602 607 692 688 692 684
20,83
(1250) 		Особо легкий 4121 4053 3900 3746 3680 3491 3333 3204 3019
ПВ 15% 2116 2057 2167 2034 2020 1938 1710 1661 1541
ПВ 25% 1819 1781 1878 1766 1754 1685 1488 1432 1352
ПВ 40% 1633 1535 1589 1498 1488 1433 1266 1218 1151
ПВ 100% 594 583 602 607 595 686 686 688 623
25
(1500) 		Особо легкий 4022 3889 3772 3642 3524 3361 3180 3164 2778
ПВ 15% 2042 1996 2147 1933 1932 1816 1691 1714 1415
ПВ 25% 1794 1740 1866 1680 1684 1575 1465 1384 1232
ПВ 40% 1516 1484 1585 1427 1436 1344 1248 1173 1059
ПВ 100% 588 588 602 610 600 692 684 626 687
Масса, кг, не более 145
Кратковременные допустимые крутящие моменты для редуктора, в зависимости от передаточного числа:
Ном. частота вращения быстроходного вала, с-1 (об/мин) Кратковременный допустимый крутящий момент на тихоходном валу, Т, Нxм
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-350
10,0(600) 8000 7900 7700 7600 7400 7200 6900 6800 6000
12,5(750) 8000 7900 7600 7400 7300 7000 6800 6600 6400
16,6(1000) 7900 7800 7500 7300 7200 6800 6600 6400 6100
20,8(1250) 7800 7700 7400 7100 7000 6600 6400 6100 5800
25,0(1500) 7700 7400 7100 6900 6800 6400 6100 6000 5400
Максимально допустимые консольные нагрузки, в зависимости от частоты вращения быстроходного вала:
Номинальная частота вращения быстроходного вала, об/мин РМ-350
РБмакс РТмакс РMмакс
600 3,8 24,0 18,4
750 3,5 22,5 16,9
1000 3,1 20,0 16,0
1250 2,9 18,5 14,0
1500 2,9 17,5 13,7
где:
РБмакс - на быстроходном валу, кН;
РТмакс - на тихоходном валу, кН;
РMмакс - на муфтовом валу, кН.

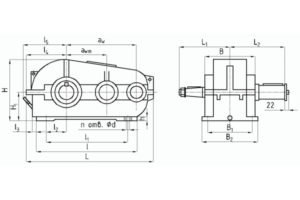

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры
aw awт L L1 L2 l l1 l2 l3 l4 l5
350 200 710 260 268,5 415 310 45 60 238 280
B B1 B2 H H1 h Ød n отв.
270 250 290 400 200 23 17 4

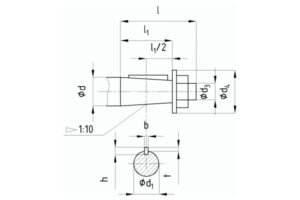

Присоединительные размеры концов выходных валов

Присоединительные размеры концов выходных валов
Присоединительные размеры концов выходных валов
Присоединительные размеры концов выходных валов

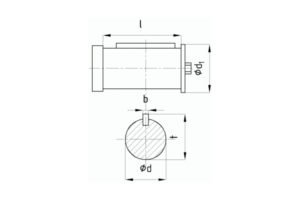

Размеры концов быстроходных валов редуктора

Ød Ød1 Ød3 Ød4 l l1 b h t
40 35,90 М24×2 63 110 82 12 8 5

Размеры концов тихоходных валов под муфты редуктора

Ød m6 Ød 1 b l t
55 65 16 82 60

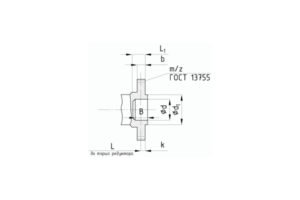

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора

m z b L L1 k B Ød F7 Ød 1 f9
3 48 25 54,5 16 24,5 45 90 110

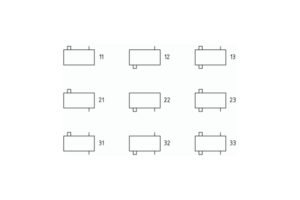

Варианты сборки

Варианты сборки

Назначение

Редуктор цилиндрический двухступенчатый горизонтальный РМ-350 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор РМ-350 выпускается в соответствии с ГОСТ Р 50891-9

Редуктор РМ-350 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
