Редуктор двухступенчатый РМ-500
Редукторы двухступенчатые, серия РМ

Редуктор двухступенчатый РМ-500

Редукторы цилиндрические двухступенчатые горизонтальные типов РМ-500 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
от 55 000
Артикул: 01-99-9

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50
Межосевое расстояние, мм: 500
Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33
Габариты: 986х660х592
Объем м^3: 0,385
Масса кг (не более): 390
Номинальный крутящий момент в зависимости от режима работы, при нереверсивном режиме работы:
Типоразмер РМ-500
Номинальное передаточное отношение, i 50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент на тихоходном валу, Т, Нхм Ном. част. вращ. быстроход. вала, с-1(об/мин) 10
(600) 		Особо легкий 14230 13113 13292 13194 13051 12540 11875 10712 9304
ПВ 15% 7193 7100 7423 7805 7341 7022 6642 6180 5766
ПВ 25% 6265 6205 6470 6541 6460 6144 5837 5439 4980
ПВ 40% 5336 5245 5467 5575 5481 5141 4931 4532 4259
ПВ 100% 2166 2047 2157 2156 2153 2332 2315 2324 2320
12,5
(750) 		Особо легкий 13921 14072 13442 13082 12920 12239 10949 9888 8597
ПВ 15% 7177 7062 6982 7284 7178 6220 5958 5669 5137
ПВ 25% 6249 6141 6059 6244 6264 5417 5153 4878 4456
ПВ 40% 5321 5219 5136 5382 5325 4615 4347 4153 3774
ПВ 100% 2042 1945 2167 2170 2166 2307 2319 2320 2317
16,6
(1000) 		Особо легкий 13689 13624 13091 12710 12529 11286 10023 8900 7627
ПВ 15% 6775 6946 7223 6244 6166 5342 5193 4796 4128
ПВ 25% 5893 6025 5447 5463 5383 4665 4529 4153 3617
ПВ 40% 5012 5143 4635 4527 4503 3912 3864 3510 3067
ПВ 100% 1995 1996 2167 2163 2153 2317 2319 2324 2107
20,83
(1250) 		Особо легкий 13550 13509 12760 12309 12685 10353 9178 8069 6856
ПВ 15% 6274 6601 5537 5619 5622 4815 4589 4114 3586
ПВ 25% 5457 5680 4936 4906 4855 4213 4009 3520 3114
ПВ 40% 4640 4820 4165 4192 3994 3551 3381 3006 2642
ПВ 100% 2005 1996 2167 2159 2161 2323 2319 2096 2170
25
(1500) 		Особо легкий 13302 13305 12640 12041 11746 9630 8373 7317 5897
ПВ 15% 5816 5885 5216 5500 5220 4364 4025 3626 3171
ПВ 25% 5043 5117 4514 4757 4503 3812 3502 3131 2752
ПВ 40% 4300 4350 3852 4014 3785 3210 2979 2670 2333
ПВ 100% 1980 1996 2167 2170 2166 2307 2013 2110 2097
Масса, кг, не более 390
Кратковременные допустимые крутящие моменты для редуктора, в зависимости от передаточного числа:
Ном. частота вращения быстроходного вала, с-1 (об/мин) Кратковременный допустимый крутящий момент на тихоходном валу, Т, Нxм
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-500
12,5(750) 27000 26520 25500 25000 24500 23500 21000 19000 16500
16,6(1000) 26000 26000 25000 24000 24000 21000 19000 17000 14500
25,0(1500) 25000 25000 24000 23000 22000 18500 16000 14000 11400
Максимально допустимые консольные нагрузки, в зависимости от частоты вращения быстроходного вала:
Номинальная частота вращения быстроходного вала, об/мин РМ-500
РБмакс РТмакс РMмакс
600 4,3 23,5 21,3
750 4,0 22,0 19,6
1000 3,5 19,5 17,7
1250 3,2 18,0 16,4
1500 3,0 17,0 16,45
где:
РБмакс - на быстроходном валу, кН;
РТмакс - на тихоходном валу, кН;
РMмакс - на муфтовом валу, кН.

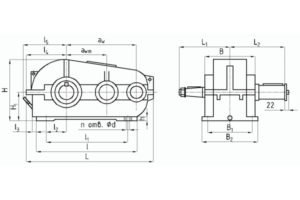

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры
aw awт L L1 L2 l l1 l2 l3 l4 l5
500 300 986 330 330 620 480 110 87 338 420
B B1 B2 H H1 h Ød n отв.
350 310 350 592 300 25 17 6

Присоединительные размеры концов выходных валов

Присоединительные размеры концов выходных валов
Присоединительные размеры концов выходных валов
Присоединительные размеры концов выходных валов

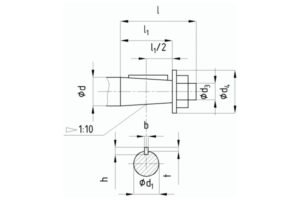

Размеры концов быстроходных валов редуктора

Ød Ød1 Ød3 Ød4 l l1 b h t
50 45,9 М36´ 3 70 110 82 12 8 5

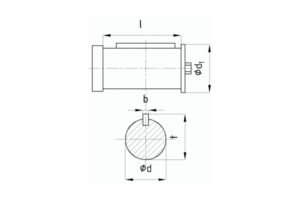

Размеры концов тихоходных валов под муфты редуктора

Ød m6 Ød 1 b l t
80 90 22 123 88

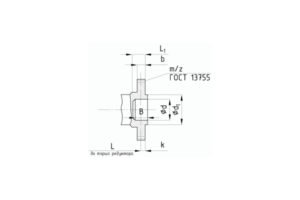

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора

m z b L L1 k B Ød F7 Ød 1 f9
4 56 35 63 16 32 50 120 170

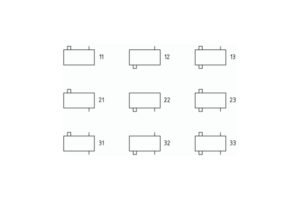

Варианты сборки

Варианты сборки

Назначение

Редуктор цилиндрический двухступенчатый горизонтальный РМ-500 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор РМ-500 выпускается в соответствии с ГОСТ Р 50891-9

Редуктор РМ-500 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У
Каталог Ц2У
