Редукторы двухступенчатые, серия РЦД

Редуктор двухступенчатый РЦД-250

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400

от 23 000

Артикул: 01-69-10

Характеристики

Передаточное число u: 10; 16; 20; 25; 31,5; 40

Межосевое расстояние, мм: 250

Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33

Габариты: 520х450х315

Объем м^3: 0,074

Масса кг (не более): 87

Типоразмер редуктора			РЦД-250
Номинальное передаточное отношение			10,0	16,0	20,0	25,0	31,5	40,0
Ном. крутящий момент на вых. валу, Т, Н×м	режим работы	Средний (С), ПВ 25%	768	760	840	895	858	844
		Тяжелый (Т), ПВ 40%	568	540	592	645	600	653
		Непрерывный (Н), ПВ 100%	505		480	457		430
Номинальная частота вращения входного вала, с-1(об/мин)			25(1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fб, Н			1000
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вых. вала Fт, Н			6400
Масса, кг			87

Габаритные и присоединительные размеры

Типоразмер редуктора	А_C	А_T	А₁	А₂	А₃	B	В₁	В₂	Н	Н₁	h	L	L₁	L₂	L₃	M	d	n	Масса
Типоразмер редуктора	мм																	шт	кг
РЦД-250	350	200	164	240	480	320	255	320	410	212	24	700	545	260	290	235	23	6	175

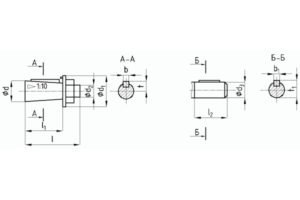

Присоединительные размеры концов выходных валов

Размеры концов валов редуктора

Типоразмер редуктора	d	d₁	d₂	I	I₁	b	t	d₃	I₂	b₁	t₁
Типоразмер редуктора	мм
РЦД-250	35	50	М20×1,5	80	58	6	18,55	65	105	18	71

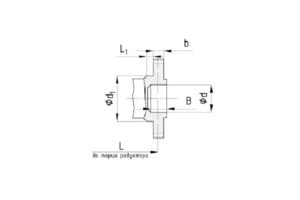

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты редуктора

Тип	m	z	b	L	L₁	k	B	d F7	d, f19
РЦД – 250	3	56	25	55	16	22	45	90	125

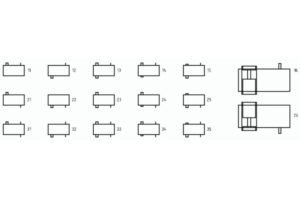

Варианты сборки

Назначение

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40°С до плюс 50°С;
климатические исполнения У, Т (для категории размещения 1…4) по ГОСТ 15150-69.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
