Редуктор двухступенчатый Р-400 (ГПШ-400)

Редуктор ГПШ-400 предназначен для применения в приводах механизмов передвижения грузоподъемных кранов, а также в качестве привода общего назначения.
от 115 000
Артикул: 01-122-8

Характеристики


Передаточное число u: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Межосевое расстояние, мм: 400
Схемы сборки редукторов: 17, 18, 27, 28, 37, 38
Габариты: 826х425х480
Объем м^3: 0,169
Масса кг (не более): 267
Параметры ГПШ-400
Номинальное передаточное отношение, i 8,0; 10,0; 12,5; 16,0; 20,0;
25,0; 31,5; 40,0; 50,0
Номинальная частота вращения быстроходного вала n1,
с-1 (об/мин)
1500
Номинальный крутящий момент на выходном валу, Нхм, при непрерывном (Н) режиме работы (ПВ=100%) 1800
Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно-кратковременных режимах Тяжелый (Т) (ПВ 40%) 2500
Средний (С) (ПВ 25%) 3600
Легкий (Л) (ПВ 15%) 4000
Масса, кг 267
Передаточное число номинальное 50 40 31,5 25 20 16 12,5 10 8
фактическое 48,7 40,17 31,5 23,34 20,49 15,75 12,64 10,35 8,23
частота вращения входного вала, об/мин режим работы, % мощность на входном валу редуктора, кВт
600 особо легкий 11,0 13,0 15,7 19,7 21,5 23,0 26,0 29,5 32,5
ПВ=15 4,5 5,8 6,3 10,0 10,1 12,0 14,2 16,2 19,0
ПВ=25 3,9 5,0 5,5 8,0 9,3 10,4 12,4 14,0 16,7
ПВ=40 3,3 4,3 4,7 6,9 7,9 8,8 10,5 12,0 14,0
ПВ=100 1,5 1,9 2,5 3,4 3,9 5,3 6,7 8,2 10,2
750 особо легкий 13,7 16 19,4 23,5 26,5 27,5 31,5 34,5 38,5
ПВ=15 5,2 6,6 7,6 10,4 12,0 13,2 15,6 18,0 21,0
ПВ=25 4,5 5,7 6,6 9,0 10,4 11,5 13,6 15,6 18,3
ПВ=40 3,8 4,9 5,6 7,7 8,9 9,8 11,6 13,3 15,5
ПВ=100 1,9 2,2 3,1 4,2 4,8 6,7 8,4 10,2 12,8
1000 особо легкий 18,0 21,0 24,5 30,0 32,0 34,5 38,5 42,0 45,5
ПВ=15 5,8 8,0 9,1 12,2 13,5 15,4 18,6 21,0 22,5
ПВ=25 5,0 7,0 7,9 10,6 11,7 13,4 16,2 18,3 19,7
ПВ=40 4,3 5,9 6,7 9,0 9,5 11,4 13,8 15,6 16,3
ПВ=100 2,5 3,0 4,1 5,5 6,4 8,5 11,1 13,5 17,0
1250 особо легкий 22,5 26,0 29,0 35,0 37,5 40,0 44,5 48,0 52,0
ПВ=15 7,4 9,2 10,0 13,6 15,5 17,4 19,8 23,0 24,5
ПВ=25 6,4 8,0 8,7 11,8 13,5 15,2 17,2 19,8 21,5
ПВ=40 5,4 6,8 7,4 10,0 11,5 13,0 14,6 16,8 18,2
ПВ=100 3,1 3,7 5,2 7,0 8,0 10,5 14,0 17,0 21,5
1500 особо легкий 26,5 30,5 33,5 40,0 42,5 45,0 49,5 53,5 59,0
ПВ=15 8,0 9,8 10,7 15,0 16,3 18,8 21,5 23,5 25,0
ПВ=25 7,0 8,6 9,4 13,0 14,7 16,4 18,6 20,5 22,5
ПВ=40 5,9 7,3 8,0 11,0 12,5 13,9 15,8 17,4 19,2
ПВ=100 3,7 4,5 6,2 8,5 9,7 12,7 16,1 18,7 22,8

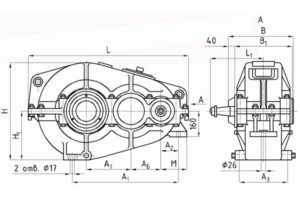

Габаритные и присоединительные размеры


Типоразмер редуктора АБ АT A1 A2 A3 B В1 H Н1 L L1 M Масса
мм кг
ГПШ-400 150 250 73 93 270 355 310 480 240 826 270 133 267

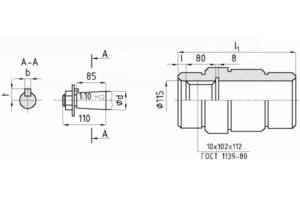

Присоединительные размеры концов выходных валов


Входной и выходной вал редуктора

Типоразмер редуктора d b t I I1
мм
ГПШ-400 40 12 21,5 20 320

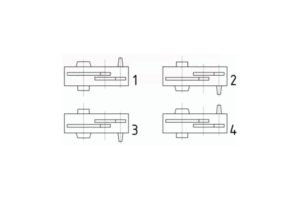

Варианты сборки


Назначение


Редуктор цилиндрический, двухступенчатый, горизонтальный, специальный, крановый ГПШ-400 предназначен для применения в приводах механизмов передвижения грузоподъемных кранов, а также в качестве привода общего назначения.

Редуктор ГПШ-400 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор ГПШ-400 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения


  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
