Редуктор двухступенчатый Р-500 (ГПШ-500)

Редуктор ГПШ-500 предназначен для применения в приводах механизмов передвижения грузоподъемных кранов, а также в качестве привода общего назначения.

от 125 000

Артикул: 01-123-8

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50

Межосевое расстояние, мм: 500

Схемы сборки редукторов: 17, 18, 27, 28, 37, 38

Габариты: 986х505х580

Объем м^3: 0,289

Масса кг (не более): 410

Параметры		ГПШ-500
Номинальное передаточное отношение, i		8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0
Номинальная частота вращения быстроходного вала n1, с^-1 (об/мин)		1500
Номинальный крутящий момент на выходном валу, Нхм, при непрерывном (Н) режиме работы (ПВ=100%)		2100
Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно-кратковременных режимах	Тяжелый (Т) (ПВ 40%)	2500-4300
	Средний (С) (ПВ 25%)	3600-5800
	Легкий (Л) (ПВ 15%)
Масса, кг		410

Передаточное число	номинальное	8	10	12,5	16	20	25	31,5	40	50
Передаточное число	фактическое	8,23	10,35	12,64	15,75	20,49	23,34	31,5	40,17	48,7
частота вращения входного вала, об/мин	режим работы, %	мощность на входном валу редуктора, кВт
600	особо легкий	71,0	65,0	59,0	50,0	40,0	35,5	26,5	20,5	18,4
	ПВ=15	44,0	37,5	33,0	28,0	22,5	21,0	14,8	11,1	9,3
	ПВ=25	38,0	33,0	29,0	24,5	19,8	17,6	12,9	9,7	8,1
	ПВ=40	31,5	27,5	24,5	20,5	16,8	15,0	10,9	8,2	6,9
	ПВ=100	17,7	14,1	11,5	9,3	6,6	5,8	4,3	3,2	2,8
750	особо легкий	82,0	75,0	68,0	61,0	49,5	44,0	33,5	27,5	22,5
	ПВ=15	49,0	43,0	37,0	31,0	27,5	24,5	17,4	13,8	11,6
	ПВ=25	42,5	37,0	32,0	27,0	24,0	21,0	15,1	12,0	10,1
	ПВ=40	36,0	31,5	27,0	23,0	20,4	18,1	12,8	10,2	8,6
	ПВ=100	22,1	17,6	14,4	11,5	8,3	7,3	5,4	3,8	3,3
1000	особо легкий	97,0	90,0	83,0	75,0	64,0	57,0	43,5	35,5	29,5
	ПВ=15	52,5	48,5	43,0	35,5	31,0	28,0	24,0	18,1	14,6
	ПВ=25	46,0	42,0	37,5	31,0	27,5	24,5	18,1	15,7	12,7
	ПВ=40	39,0	35,5	32,0	26,0	23,0	20,5	15,4	13,4	10,8
	ПВ=100	26,8	23,5	19,2	15,4	11,0	9,7	7,2	5,2	4,3
1250	особо легкий	109,0	102,0	95,0	86,0	81,0	64,0	53,0	44,0	36,5
	ПВ=15	57,0	52,0	47,5	40,0	35,9	31,5	23,0	44,0	36,5
	ПВ=25	49,5	44,5	41,5	35,0	31,0	27,5	20,5	18,5	14,7
	ПВ=40	42,0	38,0	35,0	29,5	25,5	23,5	17,3	15,7	12,5
	ПВ=100	34,5	26,5	24,0	19,3	1,8	12,1	9,0	6,5	5,4
1500	особо легкий	112,5	111,0	104,0	96,0	90,0	81,0	63,0	52,0	43,0
	ПВ=15	60,5	55,0	50,0	43,5	40,0	37,0	26,0	23,0	18,8
	ПВ=25	52,5	47,5	43,5	38,0	34,5	32,0	22,5	20,0	16,3
	ПВ=40	44,5	40,5	37,0	32,0	29,0	27,0	19,2	17,0	13,9
	ПВ=100	40,0	32,0	26,0	23,0	16,8	14,6	10,8	7,8	6,4

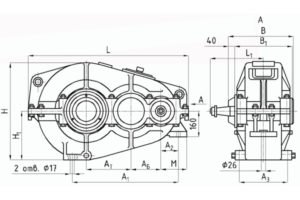

Габаритные и присоединительные размеры

Типоразмер редуктора	АБ	АT	A1	A2	A3	B	В1	H	Н1	L	L1	M	Масса
Типоразмер редуктора	мм												кг
ГПШ-500	200	300	718	108	310	395	350	580	290	986	330	148	410

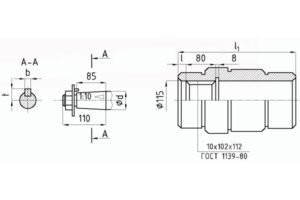

Присоединительные размеры концов выходных валов

Входной и выходной вал редуктора

Типоразмер редуктора	d	b	t	I	I1
Типоразмер редуктора	мм
ГПШ-500	50	16	28	25	360

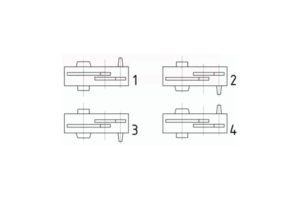

Варианты сборки

Назначение

Редуктор цилиндрический, двухступенчатый, горизонтальный, специальный, крановый ГПШ-500 предназначен для применения в приводах механизмов передвижения грузоподъемных кранов, а также в качестве привода общего назначения.

Редуктор ГПШ-500 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор ГПШ-500 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

предварительная заливка масла требуемого объема;
строгое соблюдение соосности и параллельности соединяемых валов;
нагрузка постоянная или переменная по величине, одного направления или реверсивная;
работа в непрерывном режиме или повторно-кратковременном режиме;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
