Лебедка электрическая ТЛ-7А

Характеристики

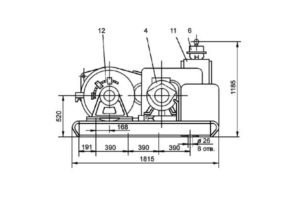

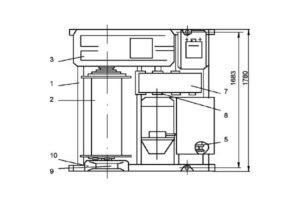

Дополнительные схемы и фото

Назначение

Лебедка электрическая ТЛ-7А предназначена для производства подъемно–транспортных операций при строительных, монтажных и других работах, а так же для комплектации строительных подъемных устройств от сети переменного тока 380В, частотой 50Гц

Управление электродвигателем лебедки производится путем переключения контролера с первого положения по пятый. Для остановки вращения необходимо перевести контроллер в нулевое положение.

При переключении контроллера с одного положения в другое происходит изменение крутящего момента за счёт замыкания блока резисторов.

Лебедка не предназначена для подъема людей.

Условия применения

Климатическое исполнение “У” и “Т”, категория “2” по ГОСТ 15150-69.

Лебедка рассчитана для работы в следующих условиях:

• окружающая среда – невзрывоопасная;
• температура окружающей среды от +40°С до – 40° С;
• рабочее положение – крепление на горизонтальной площадке;
• режим работы легкий;
• рабочее напряжение 380В, частота тока 50Гц.

Срок службы -10 лет.

Примечания

Состав лебедки ТЛ-7А:

1. Рама
2. Барабан
3. Редуктор
4. Электродвигатель
5. Блок резисторов
6. Контроллер кулачковый
7. Тормоз
8. Муфта
9. Подшипник
10. Опора выносная
11. Шкаф с электроаппаратурой
12. Канат
