Редуктор двухступенчатый ЦДНД-315

Редуктор двухступенчатый ЦДНД-315 применяется в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

от 75 000

Артикул: 01-120-14

Характеристики

Передаточное число u: 12,5; 20; 31,5; 40

Межосевое расстояние, мм: 315

Схемы сборки редукторов: 11, 12, 21, 22, 31, 32

Габариты: 1000х632х635

Объем м^3: 0,401

Масса кг (не более): 450

Технические характеристики	ЦДНД-315
Номинальное передаточное отношение, i	12,5; 20; 31,5; 40
Ном. крутящий момент на Вых. валу, Т, Н×м	7000
Ном. частота вращения Вх вала,с^-1(об/мин)	12,5 (750); 16,6 (1000); 25 (1500)
Ном.рад.конс. нагрузка, в середине посад. поверх. конца Вых вала, Н	30000
Масса, кг	450

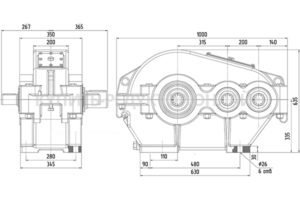

Габаритные и присоединительные размеры

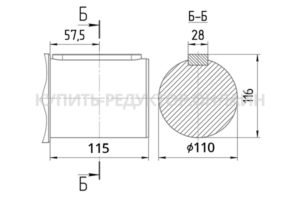

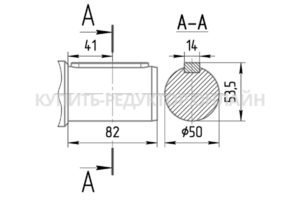

Присоединительные размеры концов выходных валов

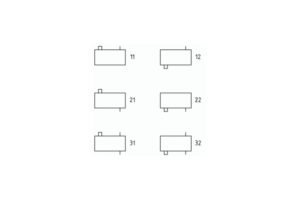

Варианты сборки

Назначение

Редуктор цилиндрический двухступенчатый горизонтальный ЦДНД-315 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор ЦДНД-315 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор ЦДНД-315 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу с зацеплением Новикова, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

предварительная заливка масла требуемого объема;
строгое соблюдение соосности и параллельности соединяемых валов;
нагрузка постоянная или переменная по величине, одного направления или реверсивная;
работа в непрерывном режиме или повторно-кратковременном режиме;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.
