Характеристики
Передаточное число u: 2; 2,5; 3,15; 4; 5; 6,3
Межосевое расстояние, мм: 250
Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33
Габариты: 690х630х535
Объем м^3: 0,233
Масса кг (не более): 242
| Типоразмер редуктора | Допустимый крутящий момент на вых.валу мт, кгс*м | Макс. частота вращения выходного вала nδ, об/мин | Допустимая консольная нагрузка в середине конца вала, кгс, для схем сборок редукторов |
КПД % |
Масса кг |
|||
| быстроходный | тихоходный | |||||||
| 11-13, 21-23 |
31-33 | 12,22,32 11,21,31 |
13,23,33 | |||||
| ЦОН-250 | 400 | 1500 | 300 | 150 | 800 | 400 | 0,98 | 242 |

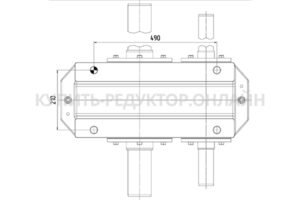

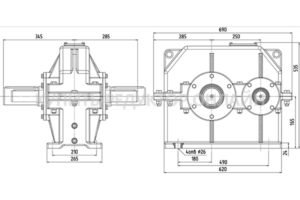

Габаритные и присоединительные размеры

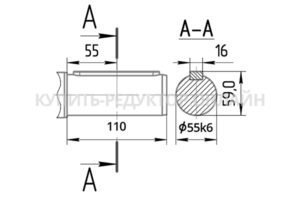

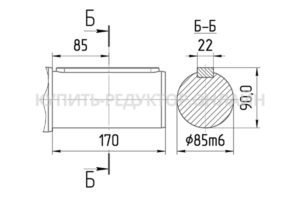

Присоединительные размеры концов выходных валов

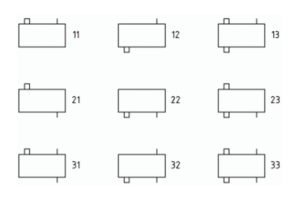

Варианты сборки
Пример записи условного обозначения редуктора
| ЦОН-250-6,3-21-КМ-УЗ | |
| ЦОН | тип редуктора |
| 250 | межосевое расстояние выходной ступени, мм |
| 6,3 | передаточное отношение |
| 21 | вариант сборки |
| К | исполнение конца выходного вала |
| УЗ | климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Назначение
Редуктор цилиндрический, одноступенчатый, горизонтальный, общемашиностроительного применения, с передачей Новикова ЦОН-250, предназначен для применения в приводах различных машин и механизмах, для изменения крутящих моментов и частоты вращения.
Редуктор ЦОН-250 выпускается в соответствии с ГОСТ Р 50891-96 и ТУ 2-056-243-86.
Редуктор ЦОН-250 по конструктивному устройству представляет собой одноступенчатую цилиндрическую передачу, составленную из зубчатого колеса и ведущего вала. Зубчатое колесо напрессовано на выходной вал и в сопряжении с ведущим валом, установлены в корпус имеющий разъем в горизонтальной плоскости.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
