Характеристики
Передаточное число u: 63; 80; 100; 125; 160
Межосевое расстояние, мм: 400
Схемы сборки редукторов: 11, 12, 21, 22, 31, 32
Габариты: 1408х697х820
Объем м^3: 0,805
Масса кг (не более): 940
| Технические характеристики | ЦТНД-400 |
| Ном. передаточное отношение, i | 63; 80; 100; 125; 160 |
| Ном. крутящий момент на Вых. валу, Т, Н×м | 17000 |
| Ном. частота вращения Вх вала,с-1(об/мин) | 12,5 (750); 16,6 (1000); 25 (1500) |
|
Ном.рад.конс. нагрузка, в середине посад. поверх. конца Вых вала, Н |
32600 |
| Масса, кг | 940 |

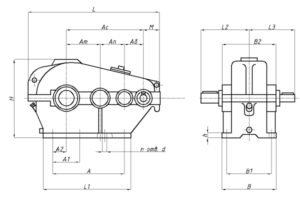

Габаритные и присоединительные размеры
| Типоразмер редуктора | АC | АБ | АП | АТ | А | А1 | А2 | В | В1 | В2 | Н | Н1 | h | L | L1 | L2 | L3 | d | n | Масса |
| мм | шт | кг | ||||||||||||||||||
| ЦТНД-400 | 810 | 160 | 250 | 400 | 720 | 240 | 170 | 425 | 340 | 430 | 820 | 425 | 40 | 1385 | 860 | 455 | 307 | 33 | 8 | 940 |

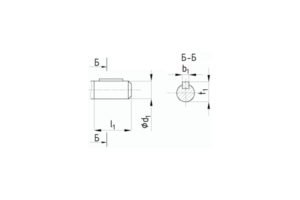

Присоединительные размеры концов выходных валов

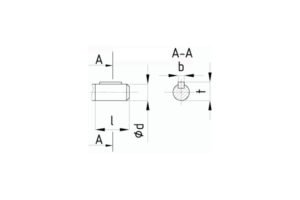

Размеры концов входных и выходных валов редуктора
| Типоразмер редуктора | d | I | b | t | d1 | I1 | b1 | t1 |
| мм | ||||||||
| ЦТНД-400 | 40 | 82 | 12 | 43 | 140 | 200 | 36 | 148 |

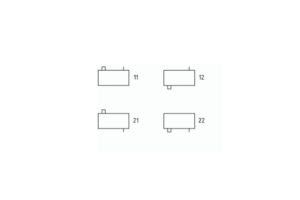

Варианты сборки
Назначение
Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова типа ЦТНД-400 используется в приводах различных машин и механизмов, применяемых в угольной и другой промышленности, для изменения крутящих моментов и частоты вращения.
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин.
- температура внешней среды от минус 40°С до плюс 50°С;
- повышенная запыленность, неагрессивная среда;
- климатические исполнения У, Т (для категории размещения 1…4) по ГОСТ 15150-69.
