Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
Номинальный крутящий момент на выходном валу, Н×м, min / max | 40000 | |||||||||
Номинальная передаваемая мощность, кВт, min / max | 275 / 44 | |||||||||
Допускаемая радиальная консольная нагрузка | на быстроходном валу | 8200 | ||||||||
на тихоходномцилиндрическом валу | 71000 | |||||||||
КПД | 0,97 | |||||||||
Масса, кг, не более | 1530 |

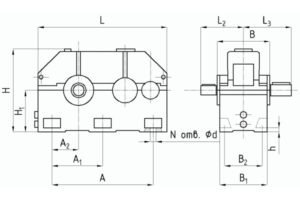

awт | awб | B | B1 | B2 | H | H1 | h | L | L2 | L3 | L4 | L5 | d |
450 | 280 | 630 | 515 | 590 | 955 | 475 | 50 | 1475 | 310 | 500 | 500 | 650 | 35 |
быстроходный вал | тихоходный вал вал | ||||||
d1 | I1 | b1 | t1 | d | I | b | t |
80m6 | 170 | 22 | 85 | 160m6 | 300 | 40 | 169 |

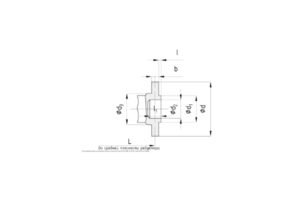

b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
m | z | ||||||||
50 | 420 | 200 | 160f8 | 230 | 440 | 15 | 70 | 10 | 40 |

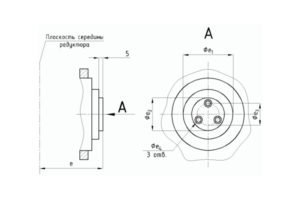

b | d | d1 | d2 | d3 | l |
5 | 180h9 | 75h9 | 55 | M8X20 | 330 |

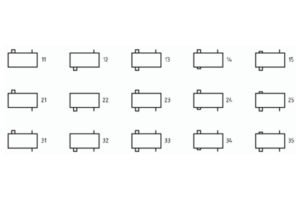

Редукторы 1Ц2Н-450 зубчатые цилиндрические двухступенчатые с зацеплением Новикова, узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения.
