Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
Номинальный крутящий момент на тихоходном валу, Н·м, min / max |
35500 / 35500 | |||||||||
Номинальная передаваемая мощность, кВт, min / max | 697 / 112 | |||||||||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 71000 / 71000 | ||||||||
входного, min / max | 6300 / 10000 | |||||||||
Масса, кг, не более | 1530 |

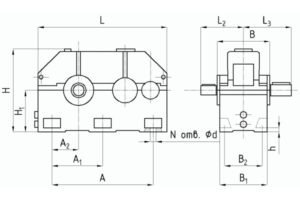

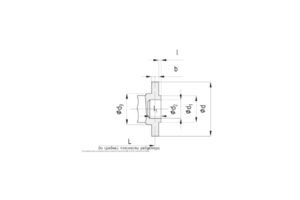

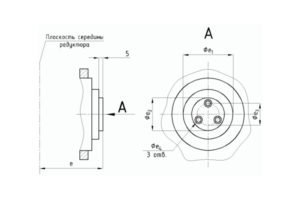

awт | awб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
500 | 315 | 700 | 580 | 650 | 1030 | 530 | 60 | 1665 | 615 | 360 | 565 | 530 | 690 | 42 |
быстроходный вал | тихоходный вал вал | ||||||
d1 | I1 | b1 | t1 | d | I | b | t |
90m6 | 170 | 25 | 95 | 180m6 | 300 | 45 | 190 |
b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
m | z | ||||||||
50 | 420 | 200 | 160f8 | 230 | 470 | 15 | 70 | 10 | 40 |
b | d | d1 | d2 | d3 | l |
5 | 190h9 | 75h9 | 55 | M8X20 | 360 |

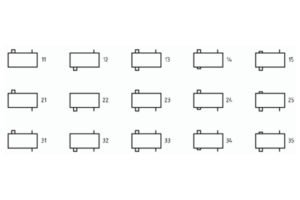

Редукторы 1Ц2Н-500 зубчатые цилиндрические двухступенчатые с зацеплением Новикова, узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения.
