Редуктор двухступенчатый Ц2Н-630

Редукторы Ц2Н-630 зубчатые цилиндрические двухступенчатые с зацеплением Новикова служат для увеличения крутящих моментов.

от 645 000

Артикул: 01-117-12

Характеристики

Передаточное число u: 8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50

Межосевое расстояние, мм: 630

Схемы сборки редукторов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35

Габариты: 1935х1275х1232

Объем м^3: 3,039

Масса кг (не более): 3691

Номинальное передаточное отношение	8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50
Номинальный крутящий момент на тихоходном валу,	71000
Допускаемая радиальная консольная нагрузка на тихоходном валу,	67000
КПД	0,96
Масса, кг, не более	3330

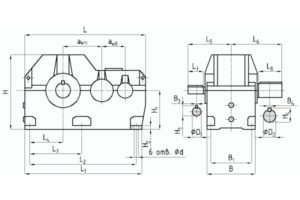

Габаритные и присоединительные размеры

A0	Awб	Awm	A	A1	A2	B	B1	B2	H	H1	L	L2	d
1030	400	630	970	1770	1920	760	540	650	1220	630	1960	760	52

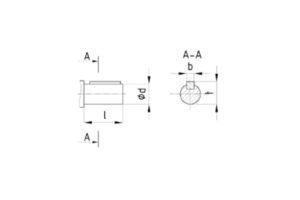

Присоединительные размеры концов выходных валов

Присоединительные размеры выходных валов редуктора

Быстроходный вал

	d	i	l1	b	t
i=8…25(8-28)	110	210	610	28	116
i=28…50(31,5-50)	80	170	570	22	85

Тихоходный вал

d	i	b	t
220	360	50	231

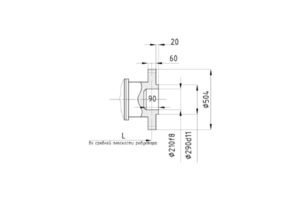

Присоединительные размеры тихоходного вала редуктора в виде зубчатой полумуфты

Модуль, m, мм	12
Число зубьев	40
Исходный контур	ГОСТ 13755-81
Степень точностипо ГОСТ 1643-72	10-В
L, мм	508

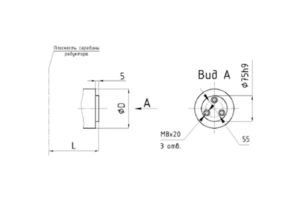

Диаметр конца выходного вала редуктора для подключения приборов

D	220h10
L	400

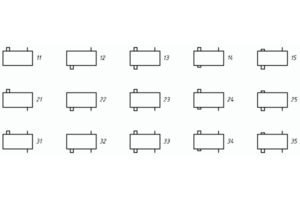

Варианты сборки

Назначение

Редукторы Ц2Н-630 зубчатые цилиндрические двухступенчатые с зацеплением Новикова, узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения.

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;
работа постоянная и с периодическими остановками;
вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин.
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
