Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
Номинальный крутящий момент на тихоходном валу, Н·м, min / max | 7500 / 8700 | |||||||||
Номинальная передаваемая мощность, кВт, min / max | 157 / 23.5 | |||||||||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 22400 / 22400 | ||||||||
входного, min / max | 2000 / 4000 | |||||||||
Масса, кг, не более | 510 |

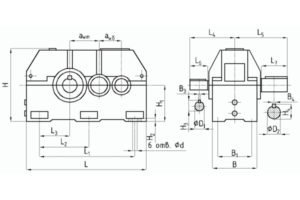

awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | B1 | B3 | B4 |
200 | 315 | 1040 | 740 | 370 | 215 | 300 | 420 | 110 | 210 | 340 | 260 | 14 | 28 |
Ød | ØD1 | ØD2 | H | H1 | H2 | H3 | H4 |
28 | 50 k6 | 110 m6 | 685 | 335 | 35 | 53.5 | 116 |

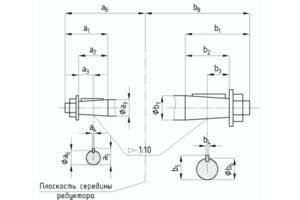

a1 | a2 | a3 | a4 | a5 | Øa6 | Øa7 | a8 | b1 | b2 | b3 | b4 | b5 | Øb6 | Øb7 | b8 |
110 | 82 | 41 | 12 | 48,9 | 45,9 | 50 | 300 | 210 | 165 | 82,5 | 25 | 106,75 | 101,75 | 110 | 420 |

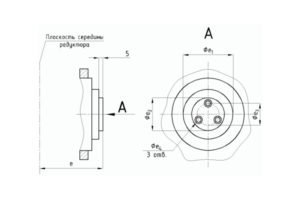

e | Øe1 | Øe2 | Øe3 | Øe4 |
200 | 110h10 | 75h8 | 55 | M8-7H |

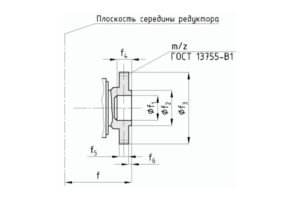

f | Øf1 | Øf2 | Øf3 | f4 | f5 | f6 | m | z |
275 | 110F8 | 130 | 252 | 60 | 30 | 10 | 6 | 40 |
270 | 120F8 | 162 | 232 | 50 | 35 | 15 | 4 | 56 |

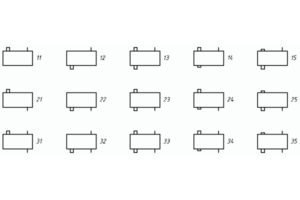

Редуктор цилиндрический двухступенчатый горизонтальный Ц2У-315(Ц2У-315НМ) предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
Редуктор Ц2У-315(Ц2У-315НМ) выпускается в соответствии с ГОСТ Р 50891-96.
Редуктор Ц2У-315(Ц2У-315НМ) по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу с зацеплением Новикова, составленную из зубчатых колес. Зубчатые колеса напресcованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.
