Редукторы двухступенчатые, серия Ц2У

Редуктор двухступенчатый Ц2У-400

Редуктор Ц2У-400(Ц2У-400НМ) предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

от 115 000

Артикул: 01-114-13

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50

Межосевое расстояние, мм: 400

Схемы сборки редукторов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35

Габариты: 1300х880х835

Объем м^3: 0,955

Масса кг (не более): 930

Номинальное передаточное отношение		8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0
Межосевое расстояние, мм	быстроходная ступень	200
	тихоходная ступень	315
Номинальный крутящий момент на тихоходном валу, Н×м, min/max		8000		8700	8100	7700	7800	7900	7600	7500
Номинальная частота вращения быстроходного вала, 1/с ((rpm))		25 (1500)
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала	быстроходная F1	4000					2000
	цилиндрический вал (тихоходная F2)	22400
	Конец тихоходного вала в виде части зубчатой муфты (тихоходная F2)	26800
Номинальная передаваемая мощность, кВт, макс/мин		157 / 23.5
Масса, кг, не более		510

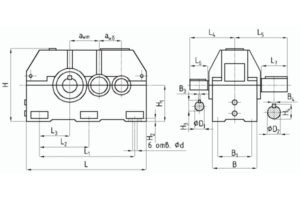

Габаритные и присоединительные размеры

awб	awт	L	L1	L2	L3	L4	L5	L6	L7	B	B1	B3	B4
250	400	1320	950	475	280	380	500	140	250	420	330	18	36

Ød	ØD1	ØD2	H	H1	H2	H3	H4
35	60m6	140m6	835	425	42	64	148

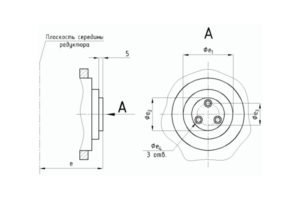

Присоединительные размеры концов выходных валов

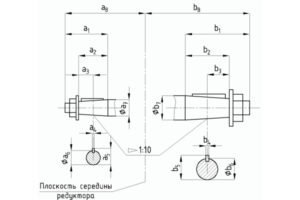

Присоединительные размеры конических входных и выходных валов редуктора

a1	a2	a3	a4	a5	Øa6	Øa7	a8	b1	b2	b3	b4	b5	Øb6	Øb7	b8
140	105	52.5	16	58.75	54.75	60	380	250	200	100	32	137	130	140	500

Конец тихоходного вала редуктора для присоединения командоаппарата

e	Øe1	Øe2	Øe3	Øe4
240	140h10	75h9	55	M8-7H

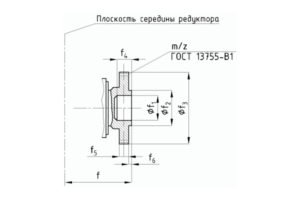

Конец тихоходного вала редуктора в виде части зубчатой муфты

f	Øf1	Øf2	Øf3	f4	f5	f6	m	z
335	150F8	180	336	65	40	15	8	40
335	170F8	200	348	68	40	12	6	56

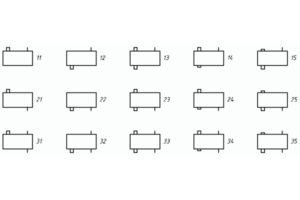

Варианты сборки

Назначение

Редуктор цилиндрический двухступенчатый горизонтальный Ц2У-400(Ц2У-400НМ) предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор Ц2У-400(Ц2У-400НМ)) выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор Ц2У-400(Ц2У-400НМ) по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу с зацеплением Новикова, составленную из зубчатых колес. Зубчатые колеса напресcованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

предварительная заливка масла требуемого объема;
строгое соблюдение соосности и параллельности соединяемых валов;
нагрузка постоянная или переменная по величине, одного направления или реверсивная;
работа в непрерывном режиме или повторно-кратковременном режиме;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
