Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
Ц2 – 250 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 650…825 |

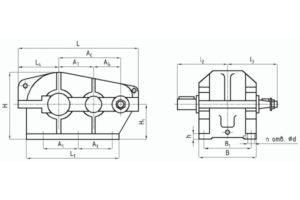

Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
мм | шт | кг | |||||||||||||||||
Ц2 – 250 | 250 | 100 | 150 | 285 | 260 | 210 | – | 310 | 160 | – | 18 | 515 | 400 | 280 | 220 | 183 | 22 | 4 | 87 |

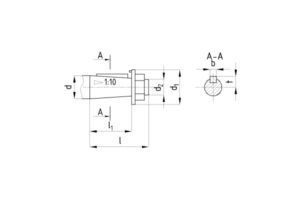

Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
мм | |||||||
Ц2-250 | 30 | 42 | М20х1,5 | 80 | 58 | 5 | 15,6 |

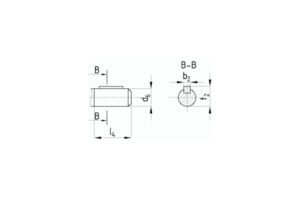

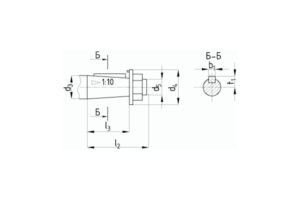

Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
мм | |||||||||||
Ц2 – 250 | 65 | 80 | М42х3 | 140 | 105 | 16 | 33,9 | 65r6 | 105 | 18 | 71 |

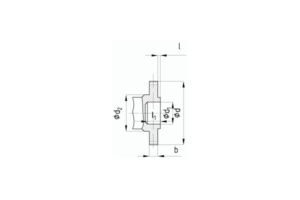

Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
m | z | ||||||||
Редуктор Ц2-250 | 20 | 147 | 72F8 | 95 | 198 | 8 | 38 | 3,5 | 40 |
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов, а также других машин и применяются в следующих условиях:
