Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
Ц2 – 350 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 1500…1800 |

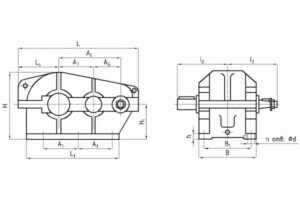

Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
мм | шт | кг | |||||||||||||||||
Ц2 – 350 | 350 | 150 | 200 | 200 | 330 | 280 | – | 409 | 212 | – | 25 | 700 | 550 | 345 | 300 | 238 | 26 | 6 | 210 |

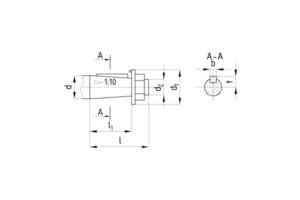

Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
мм | |||||||
Ц2-350 | 40 | 50 | М24х2 | 110 | 82 | 10 | 21 |

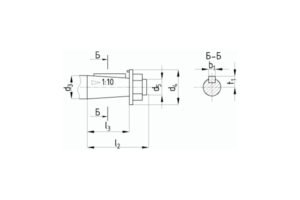

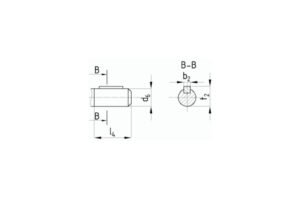

Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
мм | |||||||||||
Ц2 – 350 | 85 | 105 | М56х4 | 170 | 130 | 20 | 43,8 | 85r6 | 130 | 22 | 93 |

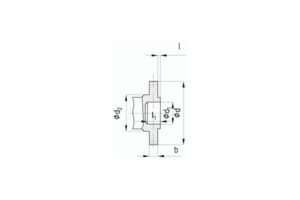

Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
m | z | ||||||||
Редуктор Ц2-350 | 30 | 252 | 110F8 | 140 | 255 | 10 | 60 | 6 | 40 |
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов, а также других машин и применяются в следующих условиях:
