Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
Ц2 – 650 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | от 1500 до 600 | 15000…16000 |

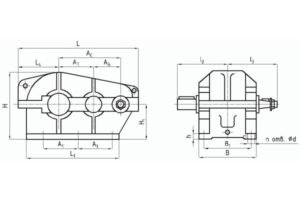

Типоразмер редуктора | AC | АБ | AT | A1 | В | B1 | B2 | H | H1 | H2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
мм | шт | кг | |||||||||||||||||
Ц2 – 650 | 650 | 250 | 400 | 260 | 560 | 470 | 280 | 695 | 315 | 95 | 36 | 1270 | 910 | 550 | 480 | 443 | 39 | 8 | 1100 |

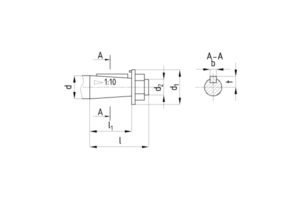

Типоразмер редуктора | d | d1 | d2 | l | l1 | b | t |
мм | |||||||
Ц2-650 | 70 | 90 | М48х3 | 140 | 105 | 18 | 36,4 |

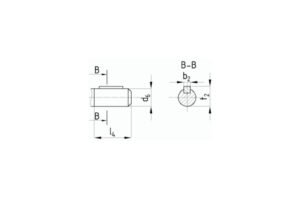

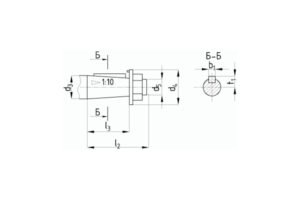

Типоразмер редуктора | d3 | d4 | d5 | l2 | l3 | b1 | t1 | d6 | l4 | b2 | t2 |
мм | |||||||||||
Ц2 – 650 | 140 | 180 | М100х4 | 250 | 200 | 32 | 72 | 140s6 | 200 | 36 | 152 |

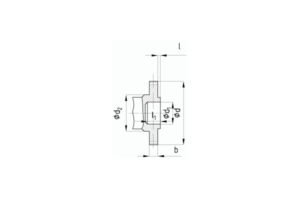

Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
m | z | ||||||||
Редуктор Ц2-650 | 50 | 420 | 160F8 | 230 | 410 | 15 | 70 | 10 | 40 |
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов, а также других машин и применяются в следующих условиях:
