Редуктор двухступенчатый Ц2-750

Характеристики

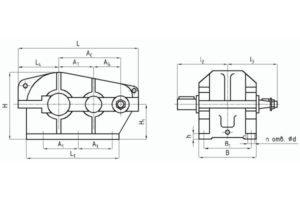

Габаритные и присоединительные размеры

Присоединительные размеры концов выходных валов

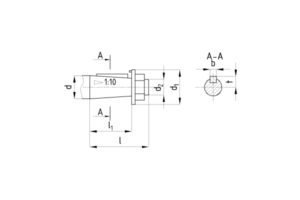

Входной вал редуктора

Типоразмер редуктора	d	d1	d2	l	l1	b	t
	мм
Ц2-750	80	105	М56х6	170	130	20	41,3

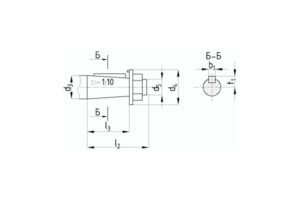

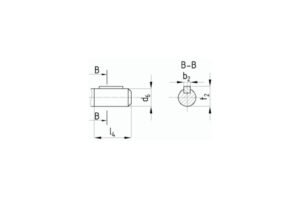

Выходной конический и цилиндрический вал редуктора

Типоразмер редуктора	d3	d4	d5	l2	l3	b1	t1	d6	l4	b2	t2
	мм
Ц2 – 750	170	210	М125х4	300	240	36	87	170s6	240	40	184

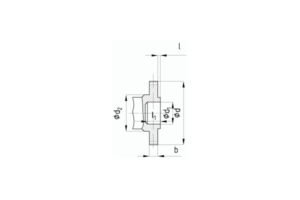

Выходной вал редуктора в виде части зубчатой муфты

Типоразмер редуктора	b	d	d1	d2	L	l	l1	Зацепление
								m	z
Редуктор Ц2-750	60	504	200F8	290	480	20	90	12	40

Назначение

Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов, а также других машин и применяются в следующих условиях:

• Нагрузка постоянная и переменная одного направления и реверсивная;
• Работа с периодическими остановками (повторно-кратковременный режим), допускается длительная работа;
• Вращение валов в любую сторону;
• Частота вращения входного вала не должна превышать 1500 об/мин с ограничением окружной скорости зубчатых передач 12 м/с;
• Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м 3;
• Климатические исполнения: У, Т по ГОСТ 15150-80;
• Категория размещения: 2, 3 по ГОСТ 15150.
