Характеристики
| Типоразмер редуктора | Ц3вкф-160 | |||||||||||
| Номинальное передаточное отношение, i |
10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | ||
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) |
1200 | 1300 | 1400 | ||||||||
| Тяжелый (ПВ 40%) |
1300 | 1450 | 1600 | |||||||||
| Средний (ПВ 25%) |
1600 | 2000 | ||||||||||
| Легкий (ПВ 15%) |
2500 | 3000 | 3500 | |||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 870 | 780 | 690 | 640 | 570 | 510 | 450 | 420 | 235 | 200 | ||
| Масса, кг | 150 | |||||||||||

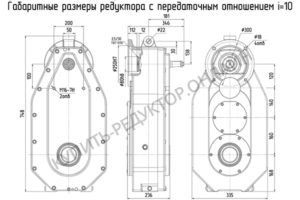

Габаритные и присоединительные размеры

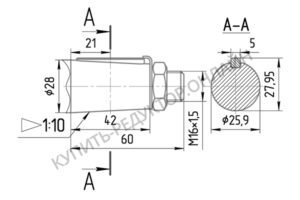

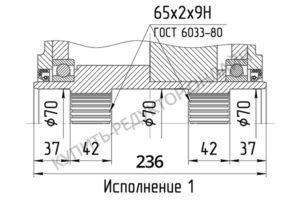

Присоединительные размеры концов выходных валов

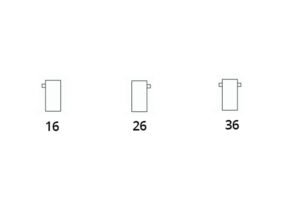

Варианты сборки
Назначение
Редуктор цилиндрический, трехступенчатый, вертикальный Ц3вкф-160 предназначен для изменения крутящих моментов и уменьшения числа оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме.
Редуктор Ц3вкф-160 выпускается в соответствии с ГОСТ Р 50891-96.
Редуктор Ц3вкф-160 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпуса двух вариантов: неразъемный корпус с установочными люками по бокам корпуса, либо, корпус имеющий разъем в вертикальной плоскости. Редуктора в корпусах обеих модификаций имеют идентичные габаритно-присоединительные размеры. Производитель оставляет за собой право выбора модификации корпуса, но пожелания Заказчика учитываются.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
