Характеристики
| Типоразмер редуктора | Ц3вк-160 | |||||||||||
|
Номинальное передаточное отношение, i |
10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | ||
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный (ПВ 100%) |
1100 | ||||||||||
|
Тяжелый (ПВ 40%) |
1100 | 1200 | 1350 | |||||||||
|
Средний (ПВ 25%) |
1300 | 1400 | 1500 | 1600 | ||||||||
|
Легкий (ПВ 15%) |
1400 | 1500 | 3000 | |||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 850 | 755 | 680 | 600 | 550 | 485 | 425 | 240 | 215 | 190 | ||
| Масса, кг | 114 | |||||||||||

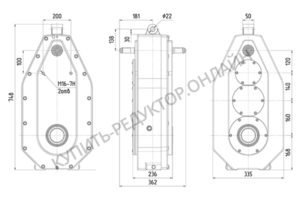

Габаритные и присоединительные размеры

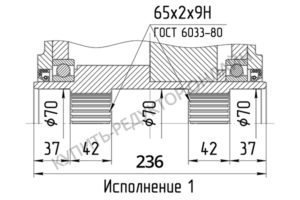

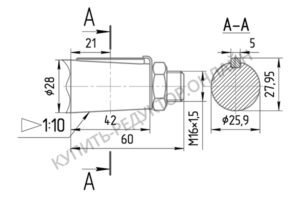

Присоединительные размеры концов выходных валов

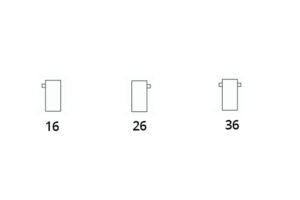

Варианты сборки
Назначение
Редуктор цилиндрический, трехступенчатый, вертикальный Ц3вк-160 предназначен для изменения крутящих моментов и уменьшения числа оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме.
Редуктор Ц3вк-160 выпускается в соответствии с ГОСТ Р 50891-96.
Редуктор Ц3вк-160 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпуса двух вариантов: неразъемный корпус с установочными люками по бокам корпуса, либо, корпус имеющий разъем в вертикальной плоскости. Редуктора в корпусах обеих модификаций имеют идентичные габаритно-присоединительные размеры. Производитель оставляет за собой право выбора модификации корпуса, но пожелания Заказчика учитываются.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
