Редуктор трехступенчатый Ц3У-400Н

Характеристики

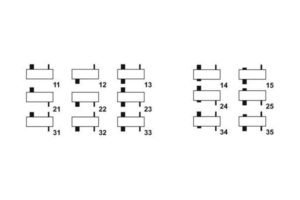

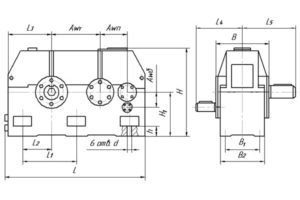

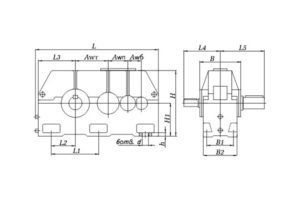

Габаритные и присоединительные размеры

Присоединительные размеры концов выходных валов

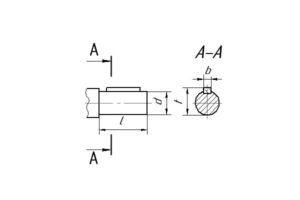

Присоединительные размеры быстроходного и тихоходного (цилиндрического) вала

Редуктор	Быстроходный вал				Тихоходный вал
	d	l	b	t	d	l	b	t
редуктор типа 1Ц3У 400Н	40m6	110	12	43	140m6	250	36	148

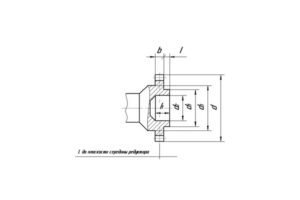

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты редукторов

Редуктор	b	d	d1	d2	d3	L	l	l1	Зацепление
									m	z
1Ц3У 400Н	40	336	180	150F8	215	335	15	65	8	40

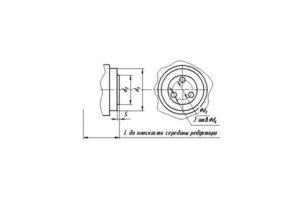

Присоединительные размеры тихоходного вала для присоединения приборов управления

Редуктор	b	d	d1	d2	d3	L
редуктор типа Ц3У 400Н	5	140h9	75h9	55	М8х20	240

Назначение

Редуктор цилиндрический трехступенчатый горизонтальный Ц3У-400Н предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор Ц3У-400Н выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор Ц3У-400Н по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу с зацеплением Новикова, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Условия применения

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная или переменная по величине, одного направления или реверсивная;
• работа в непрерывном режиме или повторно-кратковременном режиме;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
• климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
