Характеристики
| Межосевые расстояния, мм | 80/160 | |||||||||||
| Част.вращ.вход.вала, об/мин | 1500 | |||||||||||
| Рад.конс.нагрузка,прилож в серед посад.части выходного вала, Н | 15800 | |||||||||||
| Номинальное передаточное число | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 1000 | 1600 | 2500 | 4000 |
| Ном.крут.момент на вых.валу,Нм | 1800 | 2465 | 2090 | 2140 | 2190 | 2335 | 2480 | 2610 | 2760 | 2895 | 2570 | 1690 |
| Подвод.расч.мощ.на вых.валу, кВт | 3,7 | 4,2 | 3,0 | 2,6 | 2,2 | 1,95 | 1,7 | 1,2 | 0,9 | 0,7 | 0,41 | 0,2 |
| КПД, не менее | 73 | 70 | 66 | 63 | 61 | 58 | 55 | 51 | 46 | 41 | 38 | 34 |
| Масса, кг, не более | 170 | |||||||||||

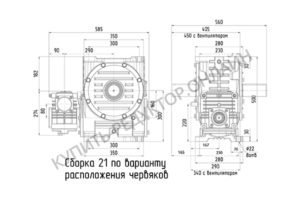

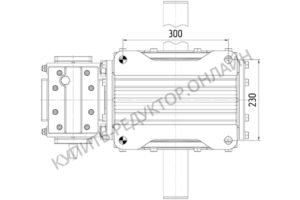

Габаритные и присоединительные размеры

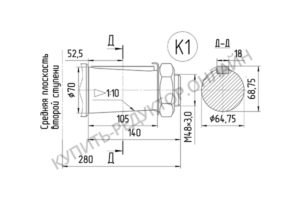

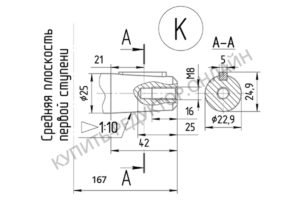

Присоединительные размеры концов выходных валов

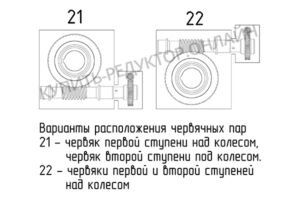

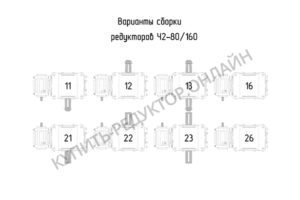

Варианты сборки
Назначение
Редуктор червячный одноступенчатый Ч2-160/80 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов, частоты вращения и изменения угла вращения.
Редуктор Ч2-160/80 выпускается в соответствии с ГОСТ 27701-88 и ТУ У3.26-00224828-343-98.
Редуктор Ч2-160/80 по конструктивному устройству представляет собой одноступенчатую зубчато-винтовую передачу, составленную из червячного вала и червячного колеса. Червячное колесо напрессовано на полый вал, и в сопряжении с червячным валом установлено в неразъёмный корпус.
Существует масса разновидностей редукторов, различающихся по типу охлаждения, передаточному числу, мощности и т.д. Одним из главных параметров для классификации является тип используемых передач.
Свое название червячный редуктор получил из-за особой конструкции передачи – в ней присутствует специальный винт трапециевидной формы и именно его принято называть «червяком».
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- температура окружающей среды от -20º до +40º С, высота над уровнем моря до 1000м, влажность при температуре +25º С до 80%;
- атмосфера типов I и II по ГОСТ 16350, при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Примечания
В непрерывном режиме работы, редукторы с передаточным числом более 50 применять не рекомендуется.
