Характеристики
Межосевое расстояние, мм: 63
Схемы сборки редукторов: 51, 52, 53, 56, 61, 62, 63, 66
Номинальный крутящий момент (выходной вал), Н*м: 80 ... 186
Номинальная частота вращения (выходной вал), об/мин: 1500
Масса кг (не более): 16
Мощность электродвигателя, кВт: 0,24 - 3,3
| Передаточное число, ном. | 8 |
10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 | 110 | |
| Частота вращения входного вала, об/мин |
1500 |
|||||||||||||
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
149 | 122 | 122 | 149 | 130 | 122 | 186 | 158 | 130 | 104 | 98 | 84 | 80 | |
| Подводимая расчетная мощность, кВт |
3,3 | 2,4 | 1,8 | 1,7 | 1,3 | 1,0 | 1,3 | 0,9 | 0,7 | 0,4 |
0,3 | 0,27 | 0,24 | |
| КПД, % |
90 | 89 | 88 | 86 | 84 | 80 | 76 | 75 | 69 | 64 | 60 | 54 | 47 | |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
340 | 114 | 106 | ||||||||||
| Выходной вал |
3200 | 2291 | 2236 | |||||||||||
| Корректированный уровень звуковой мощности, дБА |
82 | |||||||||||||
| Масса, кг не более |
16 | |||||||||||||

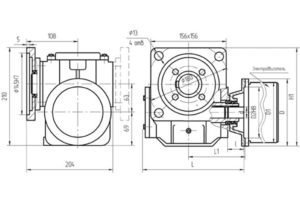

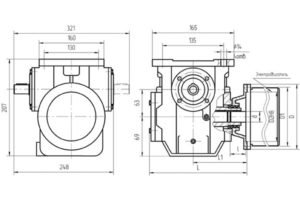

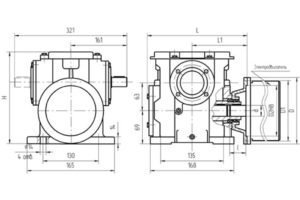

Габаритные и присоединительные размеры
| Эл. двигатель / размер |
d, mm |
l, mm | D, mm | D2, mm | D1, mm | L, mm | L1, mm | H1, mm | H, mm |
|
Для АИР-63 1500 об/мин |
14 | 30 | 160 | 110 | 130 | 203,5 | 108 | 221 | 218 |
|
Для АИР-71 1500 об/мин |
19 | 40 | 200 | 130 | 165 | 225,5 | 130 | 241 | 238 |
| Для АИР-80 1500 об/мин | 22 | 50 | 200 | 130 | 165 | 225,5 | 130 | 241 | 238 |

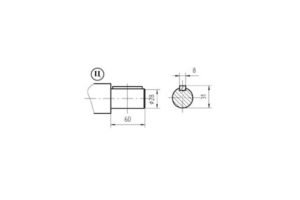

Присоединительные размеры концов выходных валов
Назначение
Червячный одноступенчатый универсальный мотор-редуктор 1МЧ-63А представляет собой сбалансированную комбинацию электродвигателя и редуктора. Основными преимуществами редукторных электродвигателей являются компактные размеры и простота монтажа агрегата.
Червячные одноступенчатые универсальные мотор-редукторы применяются для получения необходимых показателей передаточного числа. Мотор-редуктор комплектуется лапами или фланцем для выбора оптимального типа крепления.
Условия применения
- режим работы: продолжительный S1 в течение 8-24 ч/сутки;
- работа в сетях переменного тока при стандартных частотах 50, 60 Гц и напряжении номинальном 380 В;
- вращение выходного вала выполняется в произвольную сторону;
- внешняя среда: невзрывоопасная, неагрессивная;
- климатическое исполнение: У3, Т2;
- содержание в воздухе непроводящей пыли максимальное: 10 мг/м³;
- допустимая высота установки агрегата над уровнем моря: 1000 м.
