Характеристики
Передаточное число u: 2; 2,5; 3,15; 4; 5; 6,3
Межосевое расстояние, мм: 200
Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33
Габариты: 580х495х425
Объем м^3: 0,122
Масса кг (не более): 135
| Параметры | Типоразмер редуктора | ||
| Номинальное передаточное отношение, i | 2; 2,5; 3,15; 4; 5; 6,3 | ||
| Номинальный крутящий момент на выходном валу, Н×м, при непрерывном (Н) режиме работы (ПВ=100% ) | 2500 | ||
| Номинальный крутящий момент на выходном валу, Н×м, при работе в повторно-кратковременных режимах | Легкий (Л) | 2500 | |
| (ПВ 15%) | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | Непрерывный | 2800 |
| (Н) (ПВ100%) | |||
| Тяжелый (Т) | |||
| (ПВ 40%) | |||
| Средний (С) | |||
| (ПВ 25%) | |||
| Легкий (Л) | |||
| (ПВ 15%) | |||
| тихоходного | Непрерывный | 6300 | |
| (Н) (ПВ100%) | |||
| Тяжелый (Т) | |||
| (ПВ 40%) | |||
| Средний (С) | |||
| (ПВ 25%) | |||
| Легкий (Л) | |||
| (ПВ 15%) | |||

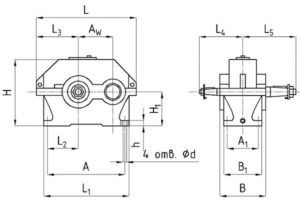

Габаритные и присоединительные размеры
| Aw | A | A1 | B | B1 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
| 200 | 437 | 136 | 212 | 200 | 425 | 212 | 36 | 580 | 500 | 165 | 236 | 230 | 265 | 24 |

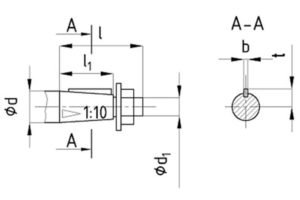

Присоединительные размеры концов выходных валов
| Вал | d | d1 | l | l1 | b | t |
| быстроходный | 55 | M30x2,0 | 140 | 82 | 14 | 28.95 |
| тихоходный | 70 | m36×3,0 | 140 | 105 | 18 | 36.38 |

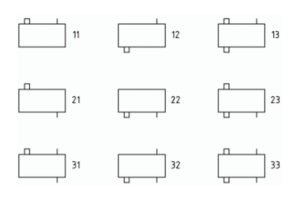

Варианты сборки
Пример записи условного обозначения редуктора
| 1ЦУ-200-4-11-К-УЗ | |
| 1ЦУ | тип редуктора |
| 200 | межосевое расстояние выходной ступени, мм |
| 4 | передаточное отношение |
| 11 | вариант сборки |
| К | исполнение конца выходного вала |
| УЗ | климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Назначение
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-200 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Условия применения
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-200 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
