Редукторы двухступенчатые 1Ц2У

Редуктор двухступенчатый 1Ц2У-100

Редукторы типов 1Ц2У-100, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

от 14 000

Артикул: 01-62-7

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 25; 31,5; 40

Межосевое расстояние, мм: 100

Схемы сборки редукторов: 11, 12, 13, 21, 22, 23, 31, 32, 33

Габариты: 390х301х230

Объем м^3: 0,027

Масса кг (не более): 21

Параметры			Типоразмер редуктора
Номинальное передаточное отношение, i			8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0
Номинальный крутящий момент на выходном валу, Н×м, при непрерывном (Н) режиме работы (ПВ=100% )			315
Номинальный крутящий момент на выходном валу, Н×м, при работе в повторно-кратковременных режимах		Легкий (Л) (ПВ 15%)	315
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н	быстроходного	Непрерывный (Н) (ПВ100%)	500
		Тяжелый (Т) (ПВ 40%)
		Средний (С) (ПВ 25%)
		Легкий (Л) (ПВ 15%)
	тихоходного	Непрерывный (Н) (ПВ100%)	4500
		Тяжелый (Т) (ПВ 40%)
		Средний (С) (ПВ 25%)
		Легкий (Л) (ПВ 15%)
Масса, кг	с чугунным корпусом		–
	с алюминиевым корпусом		21

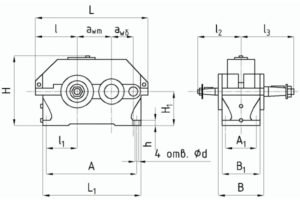

Габаритные и присоединительные размеры

aw_б	aw_т	L	L₁	l	l₁	l₂	l₃	H	H₁	h		A	A₁	B	B₁	Ød
										Чугун. корп.	Алюм. корп.
80	100	386	325	136	85	136	165	230	112	–	20	290	109	–	145	15

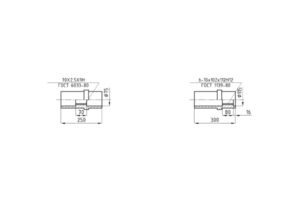

Присоединительные размеры концов выходных валов

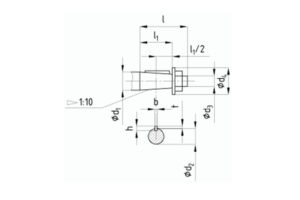

Присоединительные размеры конических валов

Вал	d₁	d₂	d₃	d₄	l	l₁	b	h	t
быстроходный	20	18,2	m12×1,25	30	50	36	4	4	2,5
тихоходный	35	32,10	m20×1,5	45	80	58	6	6	3,5

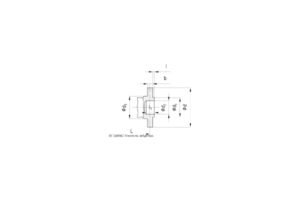

Присоединительные размеры цилиндрических валов

Вал	d	i	b	t
быстроходный	18k6	36	6	20,5
тихоходный	30m6	58	8	33

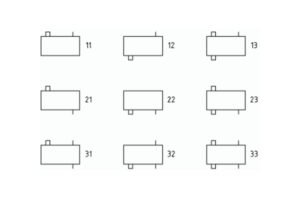

Варианты сборки

Назначение

Редукторы цилиндрические двухступенчатые узкие горизонтальные общемашиностроительного применения типов 1Ц2У-100, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;
работа постоянная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1800 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
