Редукторы двухступенчатые 1Ц2У

Редуктор двухступенчатый 1Ц2У-200

Редукторы типов 1Ц2У-100, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

от 27 000

Артикул: 01-91-7

Характеристики

Передаточное число u: 8; 10; 12,5; 16; 20; 25; 31,5; 40

Межосевое расстояние, мм: 200

Схемы сборки редукторов: 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33, 36

Габариты: 580х495х425

Объем м^3: 0,122

Масса кг (не более): 170

Параметры			Типоразмер редуктора
Номинальное передаточное отношение, i			8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0
Номинальный крутящий момент на выходном валу, Н×м, при непрерывном (Н) режиме работы (ПВ=100% )			2500
Номинальный крутящий момент на выходном валу, Н×м, при работе в повторно-кратковременных режимах		Тяжелый (Т) (ПВ 40%)/Средний (С) (ПВ 25%)/Легкий (Л) (ПВ 15%)	3150/4000/5000
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н	быстроходного	Непрерывный (Н) (ПВ100%)	2240/2500/2800/3150
		Тяжелый (Т) (ПВ 40%)
		Средний (С) (ПВ 25%)
		Легкий (Л) (ПВ 15%)
	тихоходного	Непрерывный (Н) (ПВ100%)	12500/14000/16000/18000
		Тяжелый (Т) (ПВ 40%)
		Средний (С) (ПВ 25%)
		Легкий (Л) (ПВ 15%)
Масса, кг	с чугунным корпусом		170
	с алюминиевым корпусом

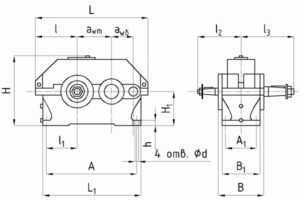

Габаритные и присоединительные размеры

aw_б	aw_т	L	L₁	l	l₁	l₂	l₃	H	H₁	h		A	A₁	B	B₁	Ød
										Чугун. корп.	Алюм. корп.
200	125	678	580	243	165	212	280	425	212	30+-4	–	515	165	243	230	24

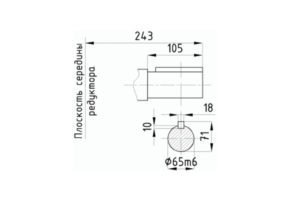

Присоединительные размеры концов выходных валов

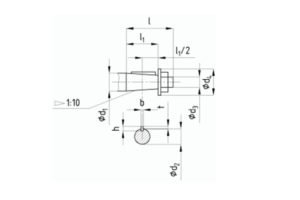

Присоединительные размеры конических валов редуктора

Вал	d₁	d₂	d₃	d₄	l	l₁	b	h	t
быстроходный	30	27,1	m20×1,5	45	80	58	5	5	3,0
тихоходный	70	64,75	m48×3,0	100	140	105	18	11	7,0

Присоединительные размеры цилиндрических валов редуктора

Вал	d	i	b	t
быстроходный	18k6	36	6	20,5
тихоходный	30m6	58	8	33

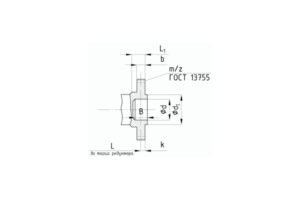

Конец тихоходного вала редуктора в виде зубчатой полумуфты

m	z	b	L	I	I1	k	B	d	d1
5	40	25		55	32	22	50	80f7	105f9

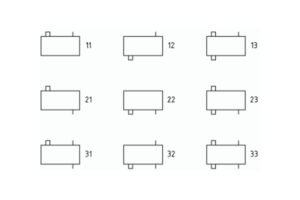

Варианты сборки

Назначение

Редукторы цилиндрические двухступенчатые узкие горизонтальные общемашиностроительного применения типов 1Ц2У-100, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;
работа постоянная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1800 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.

Примечания

Редукторы 1Ц2У-200 с тихоходным валом в виде части зубчатой муфты изготавливаются по вариантам сборки 11, 12, 21, 22, 31, 32.

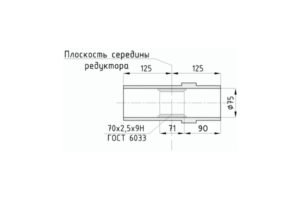

Редуктор 1Ц2У-200 с цилиндрическим концом тихоходного вала изготавливается по вариантам сборки 11, 22, 31 и 32, с симметричным полым валом по вариантам сборки 16, 26, 36.

Редукторы 1Ц2У (Ц2У)

1Ц2У (Ц2У) – это горизонтальный двухступенчатый редуктор узкого типа.

Диапазон крутящего момента от 500 до 5000Нм. Выпускается в 5 типоразмерах с передаточными числами от 8-40.

Каталог 1Ц2У

Каталог Ц2У
