Типоразмер редуктора | 1Ц3У-355 | ||||||||||
Ном. передаточное отношение, i | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | ||
Ном. крутящий момент на тихоходном валу, Т, Н×м |
12000 | 14000 | 15000 | ||||||||
Ном. частота вращения входного вала, с-1 (об/мин) |
25 (1500) | ||||||||||
Ном.рад.конс. нагрузка,прил. в середине пос-ой пов-сти конца вала, Н |
вход | 2000 | 1600 | 1300 | 1100 | ||||||
выход | цилиндр | 40000 | |||||||||
муфта | 50000 | ||||||||||
Масса, кг | 750 |

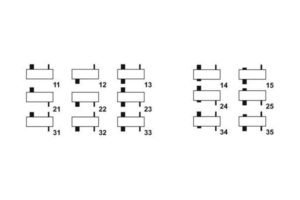

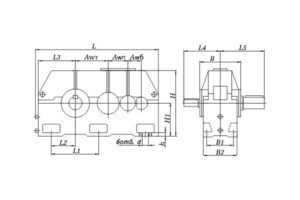

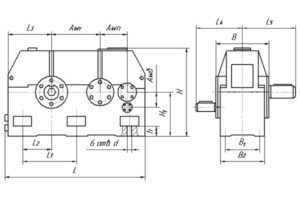

Редуктор | AwT | AwП | Awб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
редуктор Ц3У-355 | 355 | 225 | 140 | 435 | 280 | 360 | 740 | 375 | 35 | 1260 | 475 | 250 | 400 | 290 | 440 | 28 |

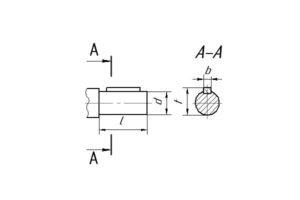

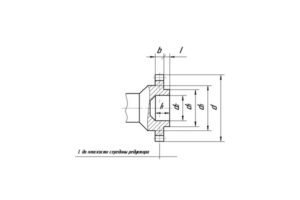

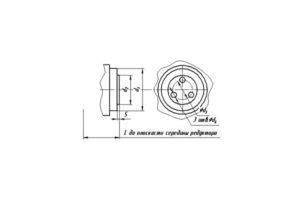

Редуктор | Быстроходный вал | Тихоходный вал | ||||||
d | l | b | t | d | l | b | t | |
редуктор типа 1Ц3У 355 | 35m6 | 80 | 10 | 38 | 125m6 | 210 | 32 | 132 |
Редуктор | b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
m | z | |||||||||
1Ц3У 355 | 35 | 294 | 130 | 110F8 | 140 | 310 | 12,5 | 65 | 7 | 40 |
Редуктор | b | d | d1 | d2 | d3 | L |
редуктор типа Ц3У 355Н | 5 | 125h9 | 75h9 | 55 | М8х20 | 235 |
Редуктор цилиндрический трехступенчатый горизонтальный 1Ц3У-355 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
Редуктор 1Ц3У-355 выпускается в соответствии с ГОСТ Р 50891-96.
Редуктор 1Ц3У-355 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу с зацеплением Новикова, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.
