Характеристики
| Передатка ном. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | ||
| Частота вращения вх.вала,ном,об/мин | 1500 | ||||||||||||
| Номинальный крутящий момент на вых. валу, Нхм | 1860 | 1760 | 1670 | 2190 | 1860 | 1860 | 2460 | 2080 | 1860 | 1760 | 1480 | ||
| Подводимая расчётная мощность, кВт | 34,2 | 25,7 | 19,3 | 19,5 | 13 | 10 | 10,1 | 6,5 | 4,4 | 3,2 | 2,0 | ||
| КПД,% не менее | 94 | 93 | 92 | 91 | 89 | 86 | 83 | 80 | 76 | 73 | 71 | ||
| Допускаемая радиальная нагрузка, Н | вх. | 1200 | |||||||||||
| вых. | 12500 | ||||||||||||
| Корректированный уровень звуковой мощности | 94 | ||||||||||||
| Масса кг, не более | 120 | ||||||||||||

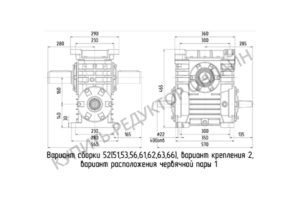

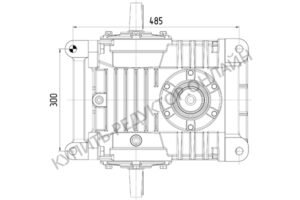

Габаритные и присоединительные размеры

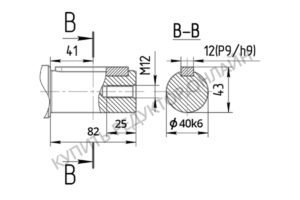

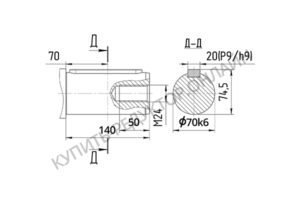

Присоединительные размеры концов выходных валов

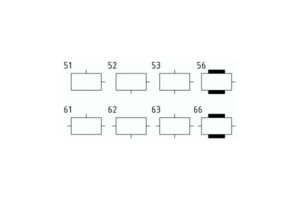

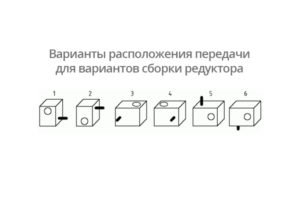

Варианты сборки
Назначение
Редуктор червячный одноступенчатый 1Ч-160 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов, частоты вращения и изменения угла вращения.
Редуктор 1Ч-160 выпускается в соответствии с ГОСТ 27701-88 и ТУ У3.26-00224828-343-98.
Редуктор 1Ч-160 по конструктивному устройству представляет собой одноступенчатую зубчато-винтовую передачу, составленную из червячного вала и червячного колеса. Червячное колесо напрессовано на полый вал, и в сопряжении с червячным валом установлено в неразъёмный корпус.
Существует масса разновидностей редукторов, различающихся по типу охлаждения, передаточному числу, мощности и т.д. Одним из главных параметров для классификации является тип используемых передач.
Свое название червячный редуктор получил из-за особой конструкции передачи – в ней присутствует специальный винт трапециевидной формы и именно его принято называть «червяком».
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- температура окружающей среды от -20º до +40º С, высота над уровнем моря до 1000м, влажность при температуре +25º С до 80%;
- атмосфера типов I и II по ГОСТ 16350, при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Примечания
В непрерывном режиме работы, редукторы с передаточным числом более 50 применять не рекомендуется.
