Характеристики
Передаточное число u: 8 - 80
Межосевое расстояние, мм: 40
Номинальный крутящий момент (выходной вал), Н*м: 20 ... 40
Номинальная частота вращения (выходной вал), об/мин: 22,4 - 224
Масса кг (не более): 12.4
Мощность электродвигателя, кВт: 0,12 - 0,55
| Номинальная частота вращения выходного вала об/мин | Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н | Номинальный крутящий момент на выходном валу Н х м , при ПВ , % | КПД, % в непрерывном режиме с ПВ 100%, не менее | Типоразмер двигателя серии АИР |
Мощность двигателя, кВТ |
Корректированный уровень звуковой мощности, дБА, не более |
Масса мотор- редуктора кг, не более |
||
|---|---|---|---|---|---|---|---|---|---|
| 40 | 100 | ||||||||
| 224 | 1500 | 20 | 68 | 63В2 | 0,55 | 80 | 12,4 | ||
| 180 | 24 | 67 | 63В2 | 0,55 | |||||
| 140 | 22 | 58 | 63В4 | 0,37 | |||||
| 112 | 28 | 26 | 57 | 63В4 | 0,37 | ||||
| 90 | 32 | 30 | 55 | 63В4 | 0,37 | ||||
| 71 | 35 | 30 | 52 | 63В4 | 0,37 | ||||
| 56 | 30 | 28 | 50 | 63А4 | 0,25 | ||||
| 45 | 40 | 36 | 48 | 63А4 | 0,25 | ||||
| 35,5 | 36 | 31 | 43 | 63А4 | 0,25 | ||||
| 31 | 41 | 56В4 | 0,18 | 10,5 | |||||
| 28 | 32 | 38 | 56В4 | 0,18 | |||||
| 22,4 | 28 | 26 | 37 | 56А4 | 0,12 | ||||

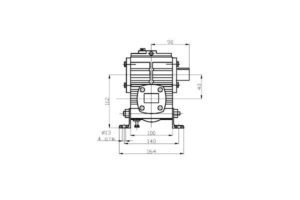

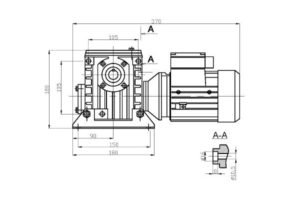

Габаритные и присоединительные размеры

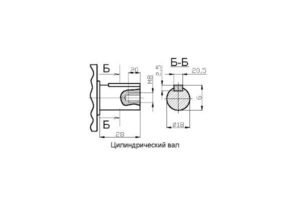

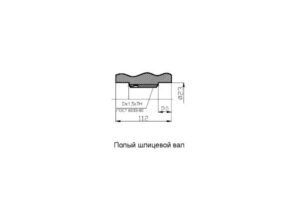

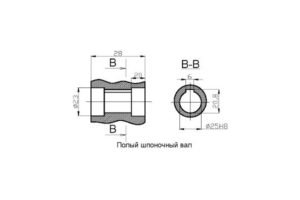

Присоединительные размеры концов выходных валов

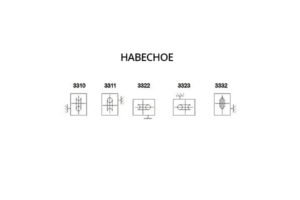

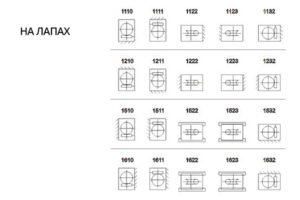

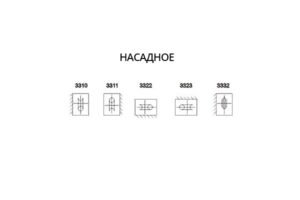

Варианты сборки
Назначение
Мотор-редуктор 2МЧ-40 (МРЧ-40) комплектуются электродвигателем Able или АИР мощностью до 0,55 кВт. Опционально возможна установка двигателя Siemens. В качестве редуктора используется одноступенчатый червячный привод 2Ч-40 с передаточными числами 8-80.
Агрегат отличается высокой износостойкостью и рассчитан на большие нагрузки. Ресурс наработки редуктора 2МЧ-40 составляет не менее 10 000 часов. Корпус привода выполнен из чугуна.
Мотор-редуктор МРЧ-40 поставляется в трех монтажных исполнениях: навесное, насадное, на лапах. Также доступно 4 климатических исполнения: У, УХЛ, Т и О.
