Мотор-редуктор 2МЧ-63

Мотор-редуктор 2МЧ-63 (МРЧ-63) производится в трех вариантах монтажного исполнения: на лапах, навесное, насадное. Материал корпуса — чугун.

от 43 000

Артикул: 01-244-24

Характеристики

Межосевое расстояние, мм: 63

Номинальный крутящий момент (выходной вал), Н*м: 80 ... 140

Номинальная частота вращения (выходной вал), об/мин: 11,4 - 180

Масса кг (не более): 26

Мощность электродвигателя, кВт: 0,37 - 2,2

Номинальная частота вращения выходного вала об/мин	Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н	Номинальный крутящий момент на выходном валу Н х м , при ПВ , %			КПД, % в непрерывном режиме с ПВ 100%, не менее	Типоразмер двигателя серии АИР	Мощность двигателя, кВТ	Корректированный уровень звуковой мощности, дБА, не более	Масса мотор- редуктора кг, не более
Номинальная частота вращения выходного вала об/мин		40		100	КПД, % в непрерывном режиме с ПВ 100%, не менее	Типоразмер двигателя серии АИР	Мощность двигателя, кВТ	Корректированный уровень звуковой мощности, дБА, не более	Масса мотор- редуктора кг, не более
180	2400	100	80		66	80В2	2,2	83	26
140		100	71		64	80В2	2,2	83	26
140		80			62	80А2	1,5	80	25
112		100			60	80В2	2,2	83	26
112		90			59	80А2	1,5	80	25
90		125	100		66	80В4	1,5		26
71		125	90		64	80В4	1,5		26
71		112			62	80А4	1,1		25
56		125			59	80А4	1,1		25
56		100			53	71В4	0,75		22
45		125			54	80А4	1,1		25
45		112			49	71В4	0,75		22
35,5		125			46	71В4	0,75		22
35,5		100			44	71А4	0,55		21
28		125			43	71В4	0,75		22
28		112			41	71А4	0,55		21
22,4		125			37	71А4	0,55		21
18		140	100		40	71В6	0,55		22
18		100	100		38	71А6	0,37		21
14		125	90		36	71В6	0,55		22
14		100	90		34	71А6	0,37		21
11,4		112	80		30	71А6	0,37		21

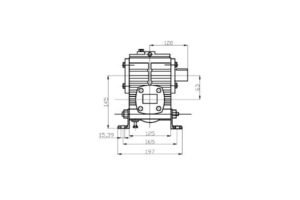

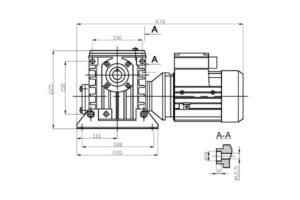

Габаритные и присоединительные размеры

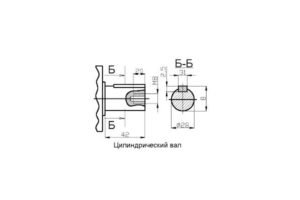

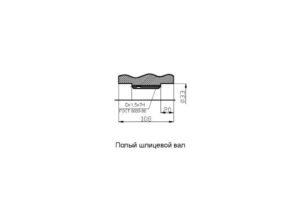

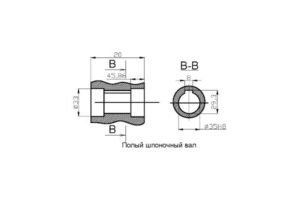

Присоединительные размеры концов выходных валов

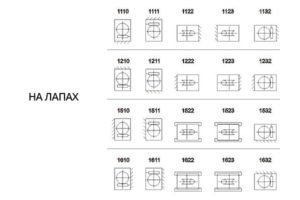

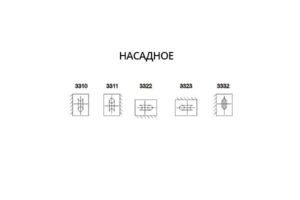

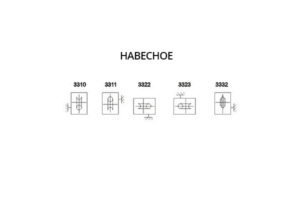

Варианты сборки

Назначение

Червячный одноступенчатый мотор-редуктор 2МЧ-63 (МРЧ-63) предназначен для преобразования крутящего момента и его передачи к исполнительному механизму. Привод рассчитан на работу с постоянной или переменной нагрузкой.

Агрегат МРЧ-63 производится в трех вариантах монтажного исполнения: на лапах, навесное, насадное. Каждый вариант может иметь различное пространственное расположение червячной пары и валов.

Мотор-редуктор 2МЧ-63 может комплектоваться цилиндрическим, полым шлицевым или полым шпоночным валом. Мощность привода — от 0,37 до 2,2 кВт. В зависимости от установленного двигателя масса мотор-редуктора составляет от 21 до 26 кг. Материал корпуса — чугун.
