Характеристики
Межосевое расстояние, мм: 80
Номинальный крутящий момент (выходной вал), Н*м: 125 ... 260
Номинальная частота вращения (выходной вал), об/мин: 11,4 - 224
Масса кг (не более): 49
Мощность электродвигателя, кВт: 0,75 - 5,5
| Номинальная частота вращения выходного вала об/мин | Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н | Номинальный крутящий момент на выходном валу Н х м , при ПВ , % | КПД, % в непрерывном режиме с ПВ 100%, не менее | Типоразмер двигателя серии АИР |
Мощность двигателя, кВТ |
Корректированный уровень звуковой мощности, дБА, не более |
Масса мотор- редуктора кг, не более |
||
|---|---|---|---|---|---|---|---|---|---|
| 40 | 100 | ||||||||
| 224 | 400 | 180 | 125 | 75 | 100L2 | 5,5 | 87 | 49 | |
| 125 | 74 | 100S2 | 4 | 83 | 43 | ||||
| 180 | 180 | 71 | 90L2 | 3 | 38,5 | ||||
| 125 | 69 | ||||||||
| 140 | 180 | 66 | |||||||
| 112 | 180 | 64 | |||||||
| 125 | 63 | 80B2 | 2,2 | 33 | |||||
| 90 | 250 | 180 | 67 | 100S4 | 3 | 43 | |||
| 180 | 66 | 90L4 | 2,2 | 38,5 | |||||
| 71 | 250 | 64 | 100S4 | 3 | 43 | ||||
| 180 | 63 | 90L4 | 2,2 | 38,5 | |||||
| 56 | 250 | 61 | 90L4 | 2,2 | 38,5 | ||||
| 180 | 59 | 80B4 | 1,5 | 80 | 33 | ||||
| 45 | 250 | 200 | 57 | 90L4 | 2,2 | 83 | 38,5 | ||
| 200 | 55 | 80B4 | 1,5 | 80 | 33 | ||||
| 35,5 | 250 | 180 | 50 | 80B4 | 1,5 | 33 | |||
| 180 | 48 | 80A4 | 1,1 | 31,5 | |||||
| 28 | 250 | 48 | 80B4 | 1,5 | 33 | ||||
| 180 | 46 | 80A4 | 1,1 | 31,5 | |||||
| 22,4 | 224 | 160 | 41 | 80A4 | 1,1 | 33 | |||
| 160 | 40 | 71B4 | 0,75 | 28,5 | |||||
| 18 | 224 | 38 | 80A4 | 1,1 | 31,5 | ||||
| 160 | 37 | 71B4 | 28,5 | ||||||
| 14 | 260 | 180 | 38 | 80A6 | 31,5 | ||||
| 11,4 | 260 | 36 | 80A6 | 31,5 | |||||
| 180 | 35 | 71B6 | 0,55 | 28,5 | |||||

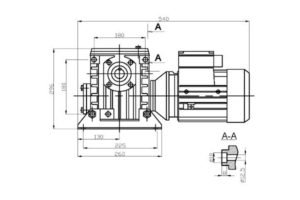

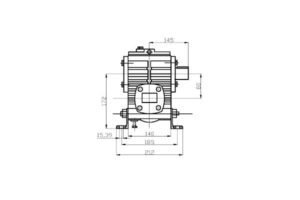

Габаритные и присоединительные размеры

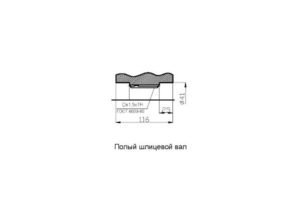

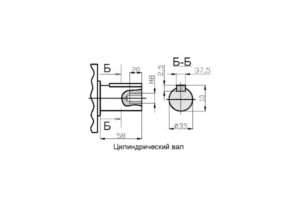

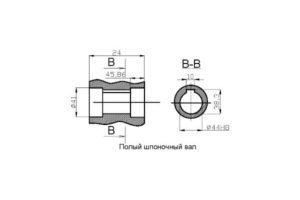

Присоединительные размеры концов выходных валов

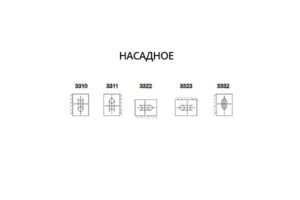

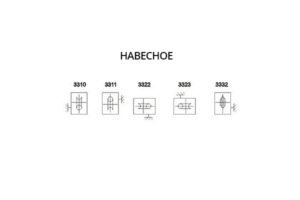

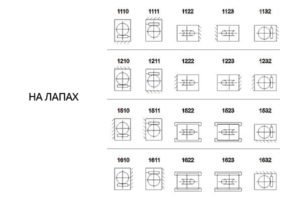

Варианты сборки
Назначение
Червячный мотор-редуктор 2МЧ-80 (МРЧ-80) с одной передаточной ступенью отличается высокой надежностью и ремонтопригодностью. Агрегат работает на передаточных отношениях 12,5 — 80. Червячная пара может располагаться над, под и сбоку от червячного колеса.
Мотор-редуктор МРЧ-80 выпускается в четырех вариантах сборки в зависимости от расположения выходного вала. Сам вал может быть цилиндрическим, полым шлицевым или полым со шпоночным пазом.
Привод МРЧ-80 поставляется с электродвигателем АИР, Able или Siemens. Мощность агрегата достигает 5,5 кВт. Параметры электросети — 220/380В, 50-60 Гц.
