Редукторы вертикальные, серия 2ЦЗВК (Ф)

Редуктор вертикальный 2Ц3вк-125

Редуктор цилиндрический, трехступенчатый, вертикальный 2Ц3вк-125 предназначен для изменения крутящих моментов и уменьшения числа оборотов в приводах.

от 45 000

Артикул: 01-175-17

Характеристики

Передаточное число u: 10; 12,5; 16; 20; 25; 31,5; 40; 50

Межосевое расстояние, мм: 125

Схемы сборки редукторов: 16, 26, 36

Габариты: 600х292х326

Объем м^3: 0,057

Масса кг (не более): 73

Типоразмер редуктора		2Ц3вк-125
Номинальное передаточное отношение, i		10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения	Непрерывный (ПВ 100%)	560
	Тяжелый (ПВ 40%)	560				580		600
	Средний (ПВ 25%)	600		650			700
	Легкий (ПВ 15%)	700			770			1100
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н		600	550	480	430	240	215	190	170
Масса, кг		73

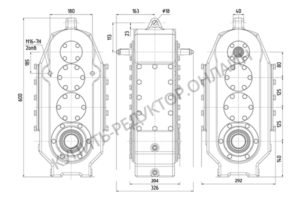

Габаритные и присоединительные размеры

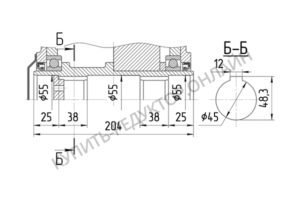

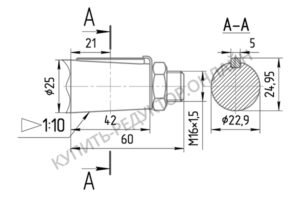

Присоединительные размеры концов выходных валов

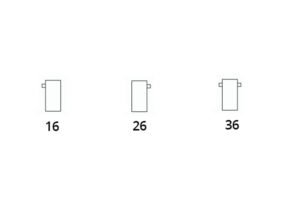

Варианты сборки

Назначение

Редуктор цилиндрический, трехступенчатый, вертикальный 2Ц3вк-125 предназначен для изменения крутящих моментов и уменьшения числа оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме.

Редуктор 2Ц3вк-125 выпускается в соответствии с ГОСТ Р 50891-96.

Редуктор 2Ц3вк-125 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в неразъемный корпус с установочными люками по бокам корпуса.

Условия применения

предварительная заливка масла требуемого объема;
строгое соблюдение соосности и параллельности соединяемых валов;
нагрузка постоянная или переменная по величине, одного направления или реверсивная;
работа в повторно-кратковременном режиме;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
