Характеристики
Межосевое расстояние, мм: 25
Номинальный крутящий момент (выходной вал), Н*м: 115-230
Номинальная частота вращения (выходной вал), об/мин: 3,55-280
Масса кг (не более): 52
Мощность электродвигателя, кВт: 0,12 - 5,5
| МОТОР-РЕДУКТОР 3МП-25 | ||||||
|---|---|---|---|---|---|---|
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н·м | Комплектующий электродвигатель | Допускаемая радиально-консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) | |
| Марка | Мощность, кВт | |||||
| трехступенчатые | ||||||
| 3,55 | 90 | АИР56А4 | 0,12 | 800 | 95 | 9 |
| 4,4 | 90 | АИР56А4 | 0,12 | |||
| 5,6 | 90 | АИР56А4 | 0,12 | |||
| 7,1 | 81 | АИР56А4 | 0,12 | |||
| 9 | 81 | АИР56А4 | 0,12 | |||
| 12,5 | 81 | АИР56А4 | 0,12 | |||
| 16 | 70 | АИР56А4 | 0,12 | |||
| двухступенчатые | ||||||
| 18 | 62 | АИР56А4 | 0,12 | 750 | 96 | 7 |
| 22,4 | 74 | АИР56В4 | 0,18 | |||
| 28 | 83 | АИР63А4 | 0,25 | |||
| 35,5 | 66 | АИР63А4 | 0,25 | |||
| 45 | 77 | АИР63В4 | 0,37 | |||
| 56 | 61 | АИР63В4 | 0,37 | |||
| 71 | 72 | АИР63В2 | 0,55 | |||
| 90 | 57 | АИР63В2 | 0,55 | |||
| одноступенчатые | ||||||
| 112 | 64 | АИР80А6 | 0,75 | 600 | 97 | 8 |
| 140 | 73 | АИР80А4 | 1,1 | |||
| 180 | 78 | АИР80В4 | 1,5 | |||
| 224 | 63 | АИР80А2 | 1,5 | |||
| 280 | 73 | АИР80В2 | 2,2 | |||
Габаритные и присоединительные размеры

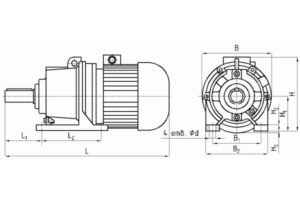

Габаритные и присоединительные размеры мотор-редуктора (исполнение на лапах)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Не более | ||||||||||||
| 3МП-25 | 3,55…16 | 397 | 150 | 160 | 63 | 110 | 120 | 150 | 80 | 12 | 12 | |
| 18…90 | 417 | 160 | 171 | |||||||||
| 112…280 | 478 | 200 | 205 | 20 | ||||||||

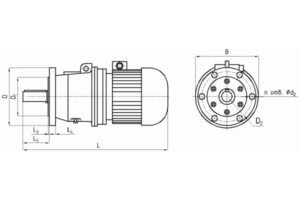

Габаритные и присоединительные размеры мотор-редуктора (исполнение на фланце)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L3 | L4 | L5 | D | D1 | D2 | d2 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Не более | |||||||||||
| 3МП-25 | 3,55…16 | 397 | 150 | 4 | 10 | 50 | 155 | 110 | 130 | 12 | 4 |
| 18…90 | 417 | 160 | |||||||||
| 112…280 | 478 | 200 | |||||||||
Присоединительные размеры концов выходных валов

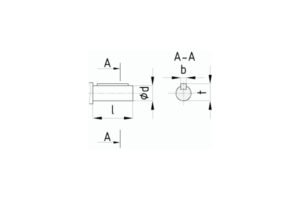

Присоединительные размеры цилиндрических валов мотор-редуктора Мотор-редуктор 3МП-25
| Мотор-редуктор | d | d1 | l | l1 | b | t |
|---|---|---|---|---|---|---|
| 3МП-25 | 25 | М16×1,5 | 60 | 42 | 5 | 13,45 |

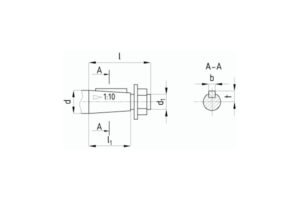

Присоединительные размеры конических валов мотор-редуктора Мотор-редуктор 3МП-25
| Мотор-редуктор | d | l | b | t |
|---|---|---|---|---|
| 3МП-25 | 25k6 | 42 | 8 | 28 |

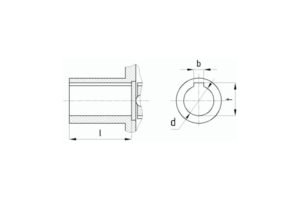

Присоединительные размеры полых валов мотор-редуктора Мотор-редуктор 3МП-25
| Мотор-редуктор | d | l | b | t |
|---|---|---|---|---|
| 3МП-25 | по индивидуальному заказу | |||

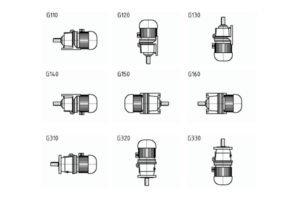

Варианты сборки
Назначение
Планетарный мотор-редуктор 3МП-25 применяется для уменьшения частоты вращения и увеличения крутящего момента в различных механизмах общемашиностроительного назначения. КПД редукторного устройства достигает показателей 96 – 97 %. Большая нагрузочная способность мотор-редуктора основана на оптимальном сочетании параметров электродвигателя и зубчатой передачи.
Условия применения
- Нагрузка постоянная или переменная;
- Продолжительный режим эксплуатации (до 24 часов в сутки);
- Реверсивное и однонаправленное вращение вала;
- Максимально допустимая концентрация пыли: 10 мг/м3;
- Климатические исполнения: У, Т;
- Параметры электросети: 380 В, 50 Гц.
Высокая удельная мощность мотор-редуктора удачно дополняется относительно небольшой массой и компактными размерами устройства.
