Характеристики
Межосевое расстояние, мм: 31.5
Номинальный крутящий момент (выходной вал), Н*м: 115-230
Номинальная частота вращения (выходной вал), об/мин: 3,55-280
Масса кг (не более): 44
Мощность электродвигателя, кВт: 0.12-5.5
| МОТОР-РЕДУКТОР 3МП-31,5 | ||||||
|---|---|---|---|---|---|---|
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н·м | Комплектующий электродвигатель | Допускаемая радиально-консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) | |
| Марка | Мощность, кВт | |||||
| трехступенчатые | ||||||
| 3,55 | 230 | АИР63А6 | 0,18 | 3500 | 96 | 24 |
| 4,4 | 210 | АИР63А6 | 0,18 | |||
| 5,6 | 195 | АИР63А6 | 0,18 | |||
| 7,1 | 230 | АИР63А4 | 0,25 | |||
| 9 | 180 | АИР63А4 | 0,25 | |||
| 12,5 | 180 | АИР63А4 | 0,25 | |||
| 16 | 210 | АИР63А2 | 0,37 | |||
| двухступенчатые | ||||||
| 18 | 190 | АИР80А8 | 0,37 | 3300 | 97 | 19 |
| 130 | АИР71В8 | 0,25 | ||||
| 22,4 | 225 | АИР80В8 | 0,55 | |||
| 105 | АИР71В8 | 0,25 | ||||
| 28 | 180 | АИР71В6 | 0,55 | |||
| 120 | АИР71А6 | 0,37 | ||||
| 35,5 | 195 | АИР71В4 | 0,75 | |||
| 145 | АИР71А4 | 0,55 | ||||
| 45 | 160 | АИР71В4 | 0,75 | |||
| 115 | АИР71А4 | 0,55 | ||||
| 56 | 180 | АИР71В2 | 1,1 | |||
| 120 | АИР71А2 | 0,75 | ||||
| 71 | 195 | АИР80А2 | 1,5 | |||
| 145 | АИР71В2 | 1,1 | ||||
| 90 | 225 | АИР80В2 | 2,2 | |||
| 115 | АИР71В2 | 1,1 | ||||
| одноступенчатые | ||||||
| 112 | 185 | АИР100LА6 | 2,2 | 1800 | 98 | 23 |
| 125 | АИР90L6 | 1,5 | ||||
| 140 | 200 | АИР100S4 | 3 | |||
| 145 | АИР90L4 | 2,2 | ||||
| 180 | 210 | АИР100L4 | 4 | |||
| 115 | АИР90L4 | 2,2 | ||||
| 280 | 185 | АИР100L2 | 5,5 | |||
| 135 | АИР100S2 | 4 | ||||
Габаритные и присоединительные размеры

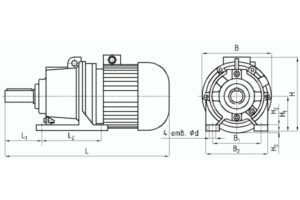

Габаритные и присоединительные размеры мотор-редуктора Мотор-редуктор 3МП-31,5 (1МПз-31,5) (исполнение на лапах)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Не более | ||||||||||||
| 3МП-31,5 | 3,55…16 | 460 | 190 | 215 | 86 | 130 | 155 | 190 | 100 | 15 | 15 | |
| 18…90 | 510 | 200 | 225 | |||||||||
| 112…280 | 590 | 250 | 247 | 25 | ||||||||

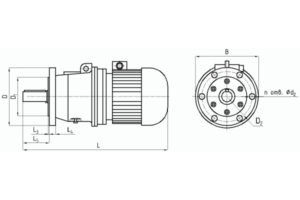

Габаритные и присоединительные размеры мотор-редуктора Мотор-редуктор 3МП-31,5 (1МПз-31,5) (исполнение на фланце)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L3 | L4 | L5 | D | D1 | D2 | d2 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Не более | |||||||||||
| 3МП-31,5 | 3,55…16 | 460 | 190 | 5 | 12 | 68 | 180 | 130 | 155 | 12 | 6 |
| 18…90 | 510 | 200 | |||||||||
| 112…280 | 590 | 250 | |||||||||
Присоединительные размеры концов выходных валов

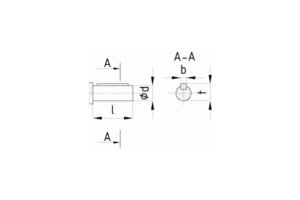

Присоединительные размеры цилиндрических валов мотор-редуктора Мотор-редуктор 3МП-31,5 (1МПз-31,5)
| Мотор-редуктор | d | d1 | l | l1 | b | t |
|---|---|---|---|---|---|---|
| 3МП-31,5 | 28 | М16×1,5 | 60 | 42 | 5 | 14,95 |

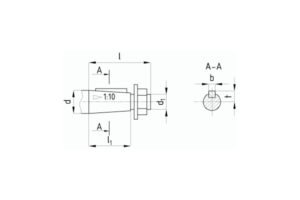

Присоединительные размеры конических валов мотор-редуктора Мотор-редуктор 3МП-31,5 (1МПз-31,5)
| Мотор-редуктор | d | l | b | t |
|---|---|---|---|---|
| 3МП-31,5 | 28k6 | 60 | 8 | 31 |

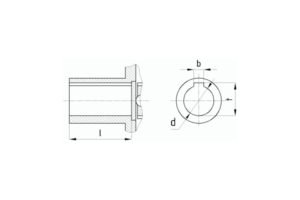

Присоединительные размеры полых валов мотор-редуктора Мотор-редуктор 3МП-31,5 (1МПз-31,5)
| Мотор-редуктор | d | l | b | t |
|---|---|---|---|---|
| 3МП-31,5 | 25Н7 | 55 | 8 | 28,1 |

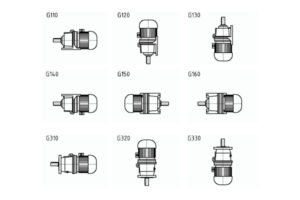

Варианты сборки
Назначение
Планетарный мотор-редуктор 3МП-31,5 (1МПз-31,5) применяется для уменьшения частоты вращения и увеличения крутящего момента в различных механизмах общемашиностроительного назначения. КПД редукторного устройства достигает показателей 96 – 97 %. Большая нагрузочная способность мотор-редуктора основана на оптимальном сочетании параметров электродвигателя и зубчатой передачи.
Условия применения
- Нагрузка постоянная или переменная;
- Продолжительный режим эксплуатации (до 24 часов в сутки);
- Реверсивное и однонаправленное вращение вала;
- Максимально допустимая концентрация пыли: 10 мг/м3;
- Климатические исполнения: У, Т;
- Параметры электросети: 380 В, 50 Гц.
Высокая удельная мощность мотор-редуктора удачно дополняется относительно небольшой массой и компактными размерами устройства.
